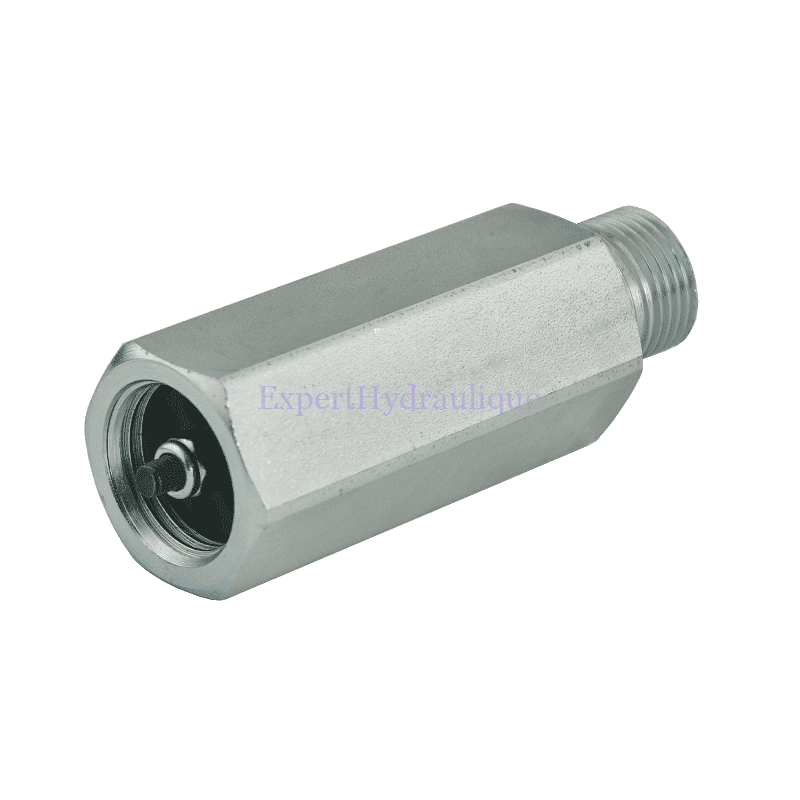

Valve parachute implantation à choisir

La valve parachute permet de bloquer le vérin dès rupture d’un flexible ou d’une augmentation soudaine de la pression, dans le circuit hydraulique, empêchant  la chute brutale du vérin : le passage d’huile s’accélère et le clapet se ferme automatiquement. Elle est montée sur différents types de vérins hydrauliques.

Caractéristiques de la valve parachute :

• Protège les vérins hydrauliques exposés à des forces de pression élevées.
• Ferme le débit d’huile en cas de panne ou de rupture du câble.
• Protection contre la perte d’huile contenue dans le vérin.

Attention : Il est impératif de visser la valve directement sur le corps du vérin hydraulique.

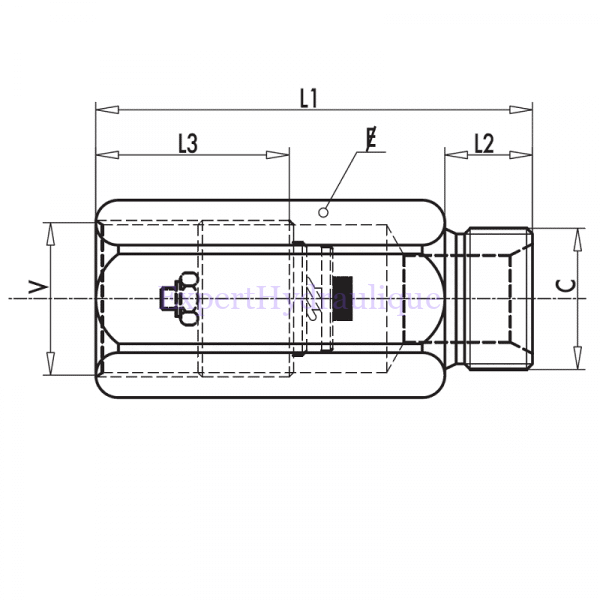

Référence	Implantation	L1 (mm)	L2 (mm)	L3 (mm)	E (mm)	Débit (l/min)	Pression maximale (bar)
VAL014	1/4"BSP	50	12	28	19	20	350
VAL038	3/8"BSP	58	13	31	24	50	350
VAL012	1/2"BSP	62	14	33	27	80	350
VAL034	3/4"BSP	75	16	40	32	140	350
VAL010	1"BSP	85	19	43	41	180	350

Informations générales  :

Matériau du corps : acier galvanisé

Pression nominale 320 bar

Pression maximale 350 bar

Débit de 20 à 180 L/min.

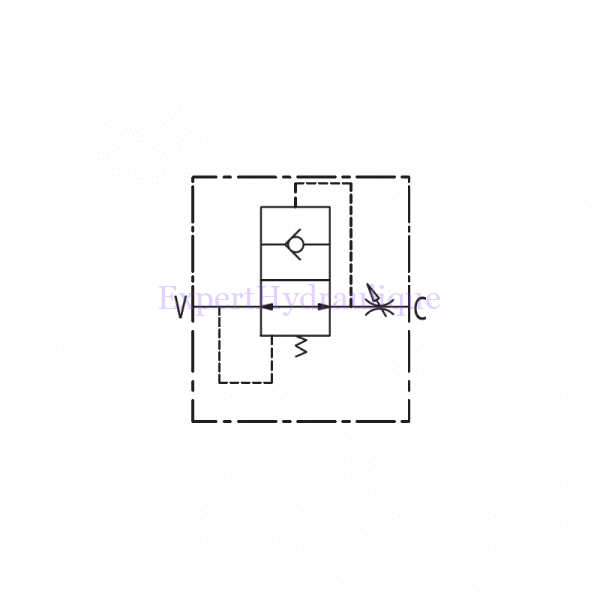

Connexion :

• Connectez V au flexible hydraulique.
• Connectez C au vérin hydraulique.

Plage de température et type d’huile:

Température ambiante admissible : -40 C à +60 C

Température d’huile admissible : -15 C à +80 C

Type d’huile : Huile hydraulique.

Garantie :

Produit CE, garantie 1 an.
