Tester le bon fonctionnement d’un vérin de direction hydrostatique

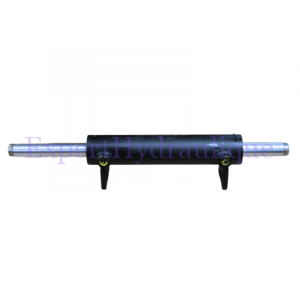

Comment tester le bon fonctionnement d’un vérin de direction hydraulique ?
Introduction
Dans le domaine agricole, travaux public, parc et jardin, la direction hydraulique joue un rôle essentiel dans la sécurité, la maniabilité et le confort de conduite des tracteurs et et différents engins. Lorsqu’un dysfonctionnement survient, il peut être lié à un défaut d’étanchéité ou de réponse du vérin de direction. Nous allons vois ici une solution simple de diagnostic qui va vous permettre de gagner du temps mais aussi de prévenir des casses et d’éviter des interventions coûteuses.
On distingue principalement deux grands types de systèmes de direction hydraulique :
-
La direction assistée, composée d’un vérin équipé d’un distributeur flasqué et alimenté par une petite pompe hydraulique.
-
La direction hydrostatique, plus répandue aujourd’hui, où un orbitrol (distributeur rotatif) alimente un ou plusieurs vérins de direction à travers un circuit hydraulique autonome.
Dans cet article, nous allons nous concentrer sur le système hydrostatique, et plus précisément sur la manière de tester le bon fonctionnement du vérin, en identifiant les éventuelles fuites internes qui compromettent la précision et la stabilité de la direction.
1. Rappel du fonctionnement d’un système hydrostatique
Un circuit hydrostatique de direction comprend :
-
Une pompe de direction, qui alimente le circuit en huile sous pression.
-
Un orbitrol, monté sous le volant, qui joue le rôle de distributeur manuel.
-
Un ou plusieurs vérins de direction qui assurent la manœuvre des roues.
Le schéma hydraulique de base comprend les orifices suivants sur l’orbitrol :
-
P (Pressure) : arrivée d’huile sous pression.
-
T (Tank) : retour au réservoir.
-
L (Left) : sortie vers la chambre du vérin pour tourner à gauche.
-
R (Right) : sortie vers la chambre du vérin pour tourner à droite.
Lorsque le conducteur tourne le volant, l’orbitrol envoie de l’huile vers l’une des chambres du vérin, provoquant ainsi son déplacement linéaire.
Retrouvez,
2. Détection des fuites internes : test du vérin
L’un des problèmes les plus fréquents sur un vérin de direction est la fuite interne entre les deux chambres (côté piston et côté tige). Elle est généralement causée par une usure ou détérioration des joints du piston.
Symptômes typiques :
-
Difficulté à maintenir la direction.
-
Déplacement imprécis ou instable du vérin.
-
Effet de “flottement” même lorsque le volant est à l’arrêt.
-
Dans les cas sévères, tourner le volant ne provoque plus de mouvement du vérin.
Méthode de test simple :
-
Débranchez un des flexibles du vérin (par exemple, celui côté tige).
-
Faites venir le vérin en butée avec le volant, dans le sens correspondant.
-
Une fois en butée, continuez à tourner le volant pour maintenir la pression.
-
Observez l’orifice débranché :
-
✅ Si aucune huile ne s’échappe, le vérin est étanche.
-
❌ Si de l’huile s’écoule par le flexible débranché, il y a une fuite interne entre les deux chambres ➜ les joints du piston sont endommagés.
-
Que faire en cas de fuite ?
-
Changer le kit de joints si le corps du vérin est encore en bon état.
-
Remplacer le vérin si les composants sont trop usés ou si la réparation n’est pas rentable.
3. Autres contrôles complémentaires
Bien que ce test soit le plus révélateur pour les fuites internes, d’autres vérifications peuvent être réalisées :
-
Inspection visuelle : recherchez les fuites externes, la corrosion, une tige rayée, ou des fixations desserrées.
-
Tests dynamiques : observez la symétrie du mouvement du vérin en tournant le volant de gauche à droite.
-
Mesures de pression et de débit : à l’aide d’un manomètre et d’un débitmètre si vous suspectez une perte de puissance ou un défaut d’alimentation.
Conclusion
Un vérin de direction en bon état est indispensable pour garantir la précision, la stabilité et la sécurité de vos engins agricoles. En cas de doute sur son bon fonctionnement, un test est une méthode simple, rapide et fiable pour diagnostiquer une éventuelle fuite interne. Un entretien préventif, des contrôles réguliers, et un remplacement rapide des joints usés permettent d’éviter les pannes coûteuses et les arrêts de machine en pleine saison.
