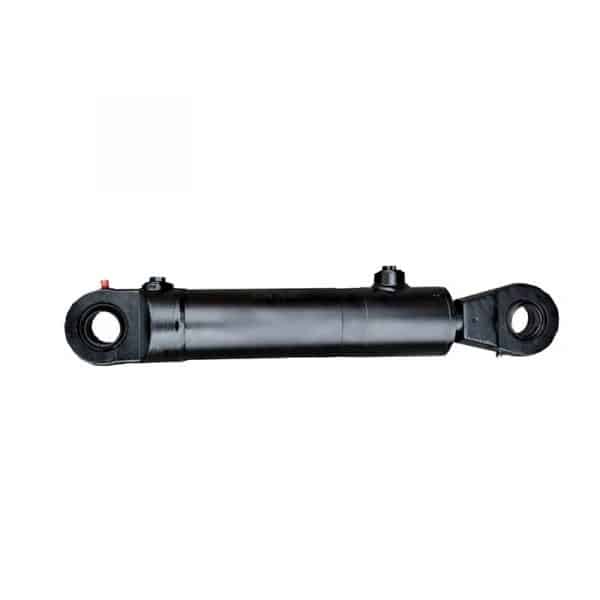

Ces vérins hydrauliques double effet sont composés de rotules de 35 mm, d’une tige de 36 mm ainsi que d’un fût de 63 mm.
Caractéristiques des vérins hydrauliques double effet 36/63 :
- Pression maxi: 240 bars.
- Diamètre extérieur de la rotule : 81 mm
- Diamètre intérieur du fût : 73 mm
- Diamètre du piston: 63 mm
- Diamètre de la tige: 36 mm
- Rotule côté tige diamètre 35 avec graisseur. (Rotule vissée)
- Rotule côté fond diamètre 35 avec graisseur. (Rotule soudée)
- Raccordement hydraulique 22×150.
- Température de fonctionnement -40 °C à + 60 °C
- Apprêt peinture noir
Vérin hydraulique double effet rotules 35 mm :
Référence | ØT (Tige) | ØP (Piston) | ØF (Fût) | ØM | ØGE (Rotules) | Course | entraxe fermé | P max (bar) | B (Bossages) | ØE (Extérieur) |
---|---|---|---|---|---|---|---|---|---|---|
VD3663090R | 36 | 63 | 73 | 24x150 | 35 | 90 | 350 | 240 | 22x150 | 81 |
VD3663140R | 36 | 63 | 73 | 24x150 | 35 | 140 | 420 | 240 | 22x150 | 81 |
VD3663160R | 36 | 63 | 73 | 24x150 | 35 | 160 | 440 | 240 | 22x150 | 81 |
VD3663200R | 36 | 63 | 73 | 24x150 | 35 | 200 | 480 | 240 | 22x150 | 81 |
VD3663250R | 36 | 63 | 73 | 24x150 | 35 | 250 | 530 | 240 | 22x150 | 81 |
VD3663300R | 36 | 63 | 73 | 24x150 | 35 | 300 | 580 | 240 | 22x150 | 81 |
VD3663320R | 36 | 63 | 73 | 24x150 | 35 | 320 | 600 | 240 | 22x150 | 81 |
VD3663400R | 36 | 63 | 73 | 24x150 | 35 | 400 | 680 | 240 | 22x150 | 81 |
VD3663500R | 36 | 63 | 73 | 24x150 | 35 | 500 | 780 | 240 | 22x150 | 81 |
VD3663630R | 36 | 63 | 73 | 24x150 | 35 | 630 | 910 | 240 | 22x150 | 81 |
VD3663900R | 36 | 63 | 73 | 24x150 | 35 | 900 | 1182 | 240 | 22x150 | 81 |
