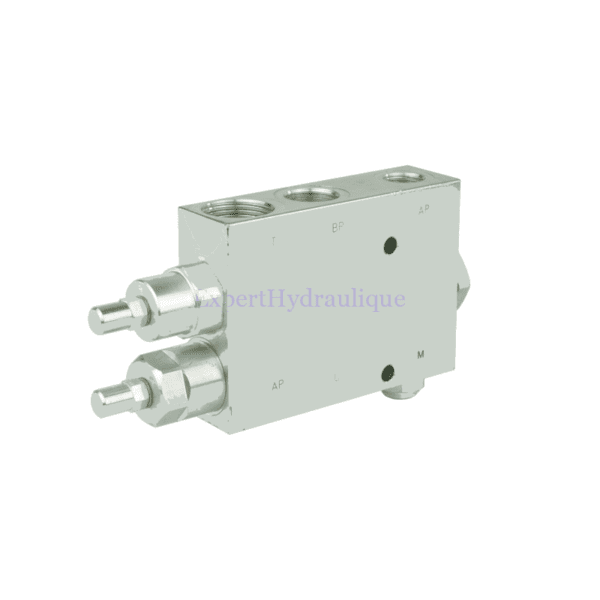

Valve basse pression haute pression débit 80L/min

€243,49 HT

On utilise la valve BP HP 80L/min dans les systèmes avec deux pompes hydrauliques fonctionnant en parallèle et alimentant la valve. Elle permet de faire des mouvements rapides grâce à la pompe de grosse cylindrée et d’avoir la pression maximum avec la pompe de petite cylindrée. Cette valve permet de ne pas avoir besoin d’une grosse puissance en moteur thermique ou Electrique !

Disponible sur commande

Description

On utilise la valve basse pression haute pression (BP HP) débit 80L/min dans les systèmes hydrauliques de l’agriculture, de la construction et de l’industrie.

Elle est idéale sur les presses ou les fendeuses de bûches.

Caractéristiques de la valve basse pression haute pression 80L/min :

On utilise cette valve dans les systèmes avec un moteur thermique et électrique et deux pompes ou une pompe double qui fonctionnent en parallèle et qui alimentent la valve :

une pompe à haut débit (grosse cylindrée) rendement mais à basse pression
une pompe plus petite ( petite cylindrée) avec une pression beaucoup plus élevée

Lorsque la pression réglée est atteinte, le débit de la plus grande pompe est évacué vers le réservoir d’huile.
C’est alors la plus petite pompe qui prend le relai à une pression plus élevée.
Au bilan cette valve permet d’avoir un gros débit suivi d’un effort de pression important en fin de course avec un débit moindre.

Exemple de système : 3ème schéma.

CONNEXION:

On connecte :
- BP à la pompe avec le débit le plus élevé
- AP à la pompe avec le débit le plus faible
- U au récepteur (par exemple un actionneur)
- T à la ligne de retour
- M au manomètre

FLUX :

Débit maximum : 50 L/min
Débit AP maximum : 30 L/min
Débit T maximum : 80L/min

CONSTRUCTION:

Nombre d’implantation (de trous hydrauliques) dans le corps :
- 4 (+ 1 pour le manomètre)
Filetages internes dans le corps :
- BP: 1/2”BSP
- AP : 3/8″BSP
- T : 3/4″BSP
- U : 1/2″BSP
Matériau du corps : acier galvanisé
Matériau de la vis contre-écrou : acier

PLAGE DE PRESSION :

La valve basse pression haute pression débit dispose de deux limiteur de pression. On règle la pression individuellement pour chaque pompe. On peut sécuriser avec un contre ecrou.

Pression de service maximale : 300 bars
Plage de tarage de la pression sur BP : 20 – 80 bars
Plage de tarage de la pression sur AP : 50 – 330 bars

PLAGE DE TEMPÉRATURE ET TYPE D’HUILE :

Température ambiante admissible : -40 C à +60 C
Température d’huile admissible : -15 C à +80 C
Type d’huile : Huile hydraulique

Garantie:

Produit CE, Garantie 1 an.

Informations complémentaires

Poids	0,800 kg
