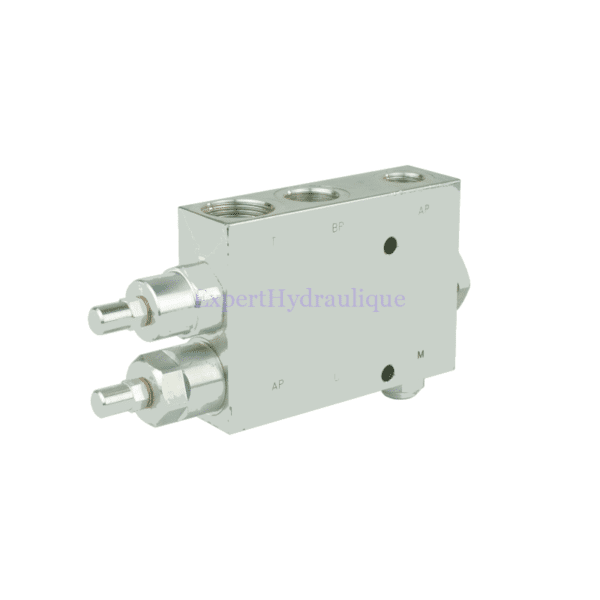

On utilise largement la valve haute pression basse pression débit 60L/min dans les systèmes hydrauliques de l’agriculture, de la construction et de l’industrie.
Elle est idéale sur les presses ou les fendeuses de bûches.
Caractéristiques de la valve haute pression basse pression 60L/min :
On utilise cette valve dans les systèmes avec deux pompes qui fonctionnent en parallèle et qui alimentent le même récepteur:
- une pompe à haut rendement mais à basse pression
- une pompe plus petite avec une pression beaucoup plus élevée
Lorsque la pression réglée est atteinte, le débit de la plus grande pompe est évacué vers le trop-plein.
Ensuite, le récepteur est alimenté par la pompe plus petite fonctionnant à une pression plus élevée: elle permet d’effectuer une approche rapide suivi d’un effort de pression important en fin de course.
CONNEXION:
- On connecte :
- BP à la pompe avec le débit le plus élevé
- AP à la pompe avec le débit le plus faible
- U au récepteur (par exemple un actionneur)
- T à la ligne de retour
- M au manomètre
FLUX :
- Débit maximum : 40 L/min
- Débit AP maximum : 20 L/min
- Débit T maximum : 60L/min
CONSTRUCTION:
- Nombre de trous hydrauliques dans le corps :
- 4 (+ 1 pour le manomètre)
- Filetages internes dans le corps :
- BP: 3/8” [BSP]
- AP : 1/4″ [BSP]
- T : 1/2″ [BSP]
- U : 3/8″ [BSP]
- Matériau du corps : acier galvanisé
- Matériau du bouton de réglage : plastique
PLAGE DE PRESSION :
La valve haute pression basse pression dispose de deux vannes de trop-plein. On règle la pression individuellement pour chaque pompe en utilisant les boutons. On peut sécuriser avec une vis de verrouillage.
- Pression de service maximale : 300 bars
- Plage de réglage de la pression sur BP : 20 – 80bar
- Plage de réglage de la pression sur AP : 50 – 330bar
PLAGE DE TEMPÉRATURE ET TYPE D’HUILE :
- Température ambiante admissible : -40 C à +60 C
- Température d’huile admissible : -15 C à +80 C
- Type d’huile : Huile hydraulique
Garantie:
Produit CE, Garantie 1 an.
