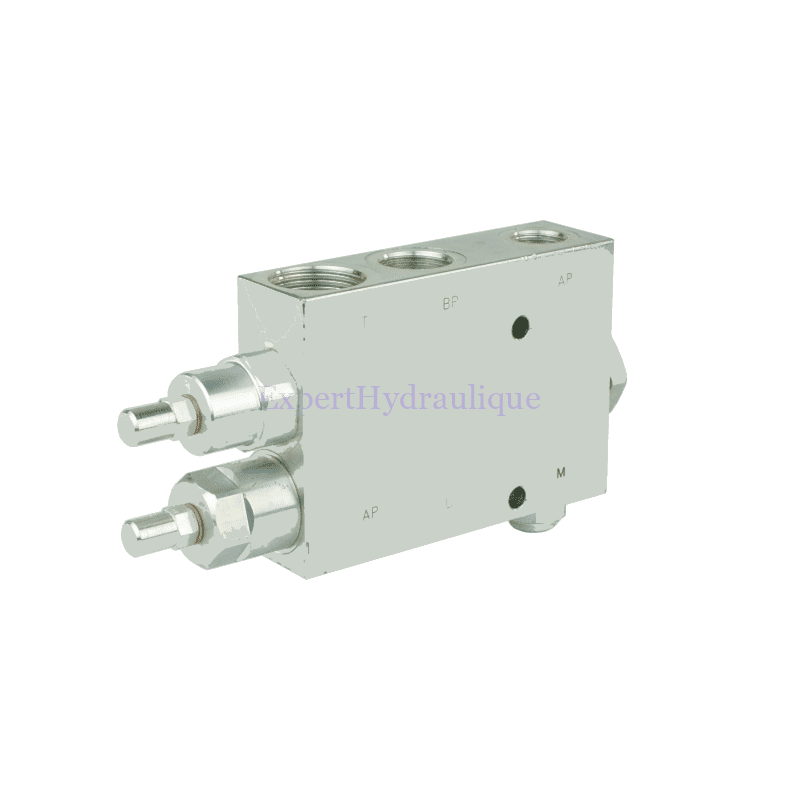

Valve basse pression haute pression débit 120L/min

On utilise la valve basse pression haute pression (BP HP) débit 120L/min dans les systèmes hydrauliques de l’agriculture, de la construction et de l’industrie.

Elle est idéale sur les presses ou les fendeuses de bûches.

Caractéristiques de la valve basse pression haute pression 120L/min :

On utilise cette valve dans les systèmes avec un moteur thermique et électrique et deux pompes ou une pompe double qui fonctionnent en parallèle et qui alimentent la valve :

• une pompe à haut débit (grosse cylindrée) rendement mais à basse pression
• une pompe plus petite ( petite cylindrée) avec une pression beaucoup plus élevée

Lorsque la pression réglée est atteinte, le débit de la plus grande pompe est évacué vers le réservoir d’huile.
C’est alors la plus petite pompe qui prend le relai à une pression plus élevée.
Au bilan cette valve permet d’avoir un gros débit suivi d’un effort de pression important en fin de course avec un débit moindre.

Exemple de système : 3ème schéma.

CONNEXION:

• On connecte :
  • BP à la pompe avec le débit le plus élevé
  • AP à la pompe avec le débit le plus faible
  • U au récepteur (par exemple un actionneur)
  • T à la ligne de retour
  • M au manomètre

FLUX :

• Débit maximum : 80 L/min
• Débit AP maximum : 40 L/min
• Débit T maximum : 120L/min

CONSTRUCTION:

• Nombre d’implantation (de trous hydrauliques) dans le corps :
  • 4 (+ 1 pour le manomètre)
• Filetages dans le corps :
  • BP: 3/4”BSP
  • AP : 1/2″BSP
  • T : 1″BSP
  • U : 3/4″BSP
• Matériau du corps : acier galvanisé
• Matériau de la vis contre-écrou : acier

PLAGE DE PRESSION :

La valve basse pression haute pression débit dispose de deux limiteur de pression. On règle la pression individuellement pour chaque pompe. On peut sécuriser avec un contre ecrou.

• Pression de service maximale : 300 bars
• Plage de tarage de la pression sur BP : 20 – 80 bars
• Plage de tarage de la pression sur AP : 50 – 330 bars

PLAGE DE TEMPÉRATURE ET TYPE D’HUILE :

• Température ambiante admissible : -40 C à +60 C
• Température d’huile admissible : -15 C à +80 C
• Type d’huile : Huile hydraulique

Garantie:

Produit CE, Garantie 1 an.
