Limiteur de pression double implantation a choisir en ligne
Noté 5.00 sur 5 basé sur 2 notations client
(2 avis client) €82,89 HT

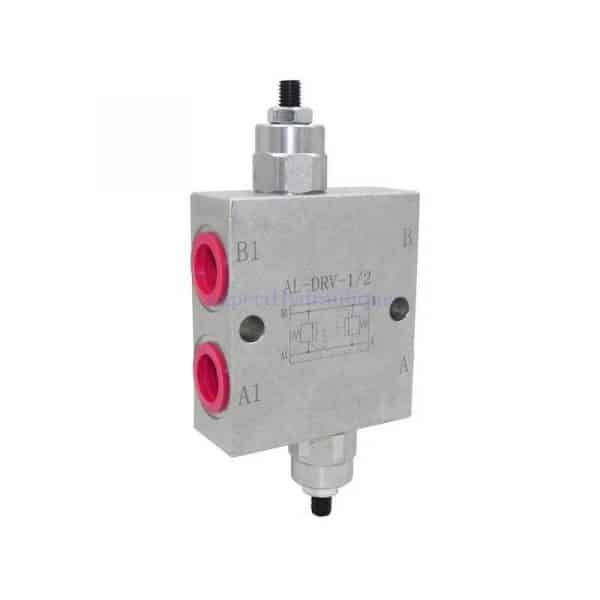

Bloc limiteur de pression double à flasquer directement sur le moteur hydraulique.
Permet un réglage fin de la pression hydraulique dans chaque sens de rotation du moteur hydraulique.
UGS : LIM2AXXXR50250X Catégories : Composants, Limiteurs de pression
Description

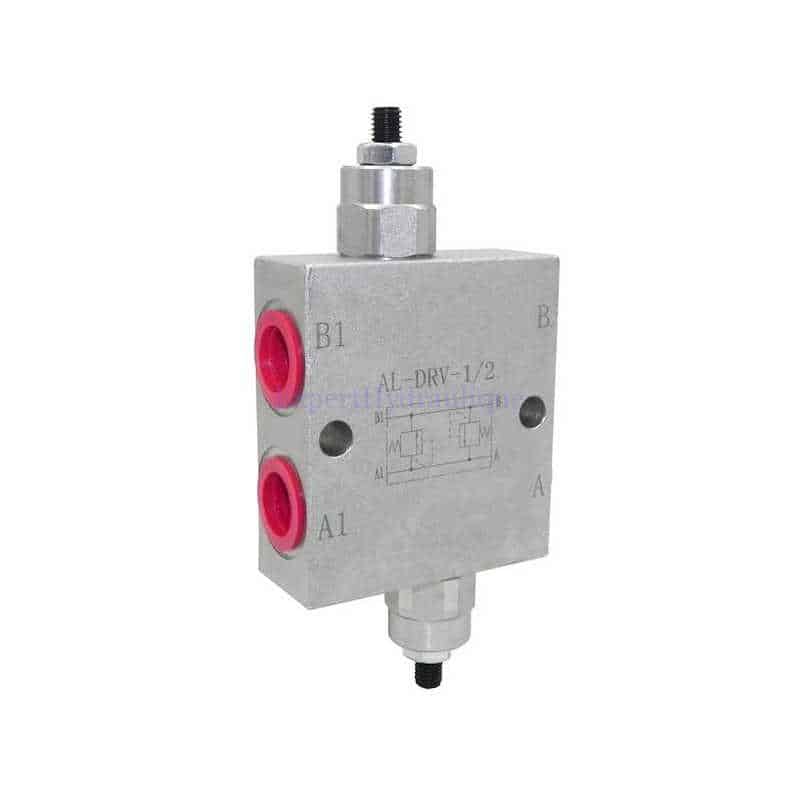

Limiteur de pression double 1/2″ BSP à installer en ligne. Très utilisé pour protéger les moteurs hydrauliques ou un orbitrol contre les surpression et les coups de bélier.
Ce limiteur double permet aussi dans le cas d’un moteur d’avoir un tarage différent suivant le sens de rotation. Connectez A et B sur vos flexibles puis ressortez sur A1 et B1.
Alimentez le moteur par les orifices A et B dans un sens ou dans l’autre. Il est aussi parfait en utilisation ”clapet de chocs” sur un vérin. Lorsque le vérin prend une trop grosse pression le limiteur s’ouvre pour éviter l’éclatement du vérin ou absorber la surpression ponctuelle. L’exemple typique est pour les vérins de direction, lorsque l’orbitrol n’a pas de clapet de chocs.
Ce limiteur double permet aussi dans le cas d’un moteur d’avoir un tarage différent suivant le sens de rotation. Connectez A et B sur vos flexibles puis ressortez sur A1 et B1.
Alimentez le moteur par les orifices A et B dans un sens ou dans l’autre. Il est aussi parfait en utilisation ”clapet de chocs” sur un vérin. Lorsque le vérin prend une trop grosse pression le limiteur s’ouvre pour éviter l’éclatement du vérin ou absorber la surpression ponctuelle. L’exemple typique est pour les vérins de direction, lorsque l’orbitrol n’a pas de clapet de chocs.
Caractéristiques d’un bloc limiteur de pression BSP double :
- Débit maximum:
- 30 l/ mn 1/4 ”
- 45 l/mn 1/2 ”
- 70 l/mn 1/2 ”
- Pression maximum: 350 bars.
- Réglage possible de la valve de 50-250 bars.
- Targe usine: 130 bars.
- Information sur le réglage : 1 tour de vis monte la pression d’environ 45 bars. (toujours valider avec un manomètre)
- Filetage: a choisir 1/4 BSP, 3/8 BSP, 1/2 BSP.
- Température de fonctionnement °C : – 40 à + 60
- Bloc en acier galvanisé.
Avantages :
Sécuriser vos montage et vos moteurs hydrauliques en évitant de dépasser les valeurs de pression des moteurs hydrauliques.
Evitez les coup de bélier qui détruisent les moteurs.
Limiter la force d’un vérin.
Garantie :
Produit CE, bloc hydraulique garantie 1 an.
Cotes BSPP
Dimension en pouces BSP | Dimension filetage mâle | Dimension filetage femelle | FPP (Filets par pouce) |
---|---|---|---|
1/8'' | 9.73 mm | 8.57 mm | 28 |
1/4'' | 13.16 mm | 11.45 mm | 19 |
3/8'' | 16.66 mm | 14.95 mm | 19 |
1/2'' | 20.96 mm | 18.63 mm | 14 |
3/4'' | 26.41 mm | 24.12 mm | 14 |
1'' | 33.25 mm | 30.29 mm | 11 |
1''1/4 | 41.6 mm | 39.3 mm | 11 |
1''1/2 | 47.80 mm | 44.85 mm | 11 |
2'' | 59.61 mm | 56.66 mm | 11 |
3'' | 87.88 mm | 84.93 mm | 11 |
4'' | 113.03 mm | 110.07 mm | 11 |
Informations complémentaires
Poids | 1 kg |
---|---|
Pression service maxi | 350 bars |
Dimensions raccords | 1/4" BSP ,3/8" BSP ,1/2" BSP |
