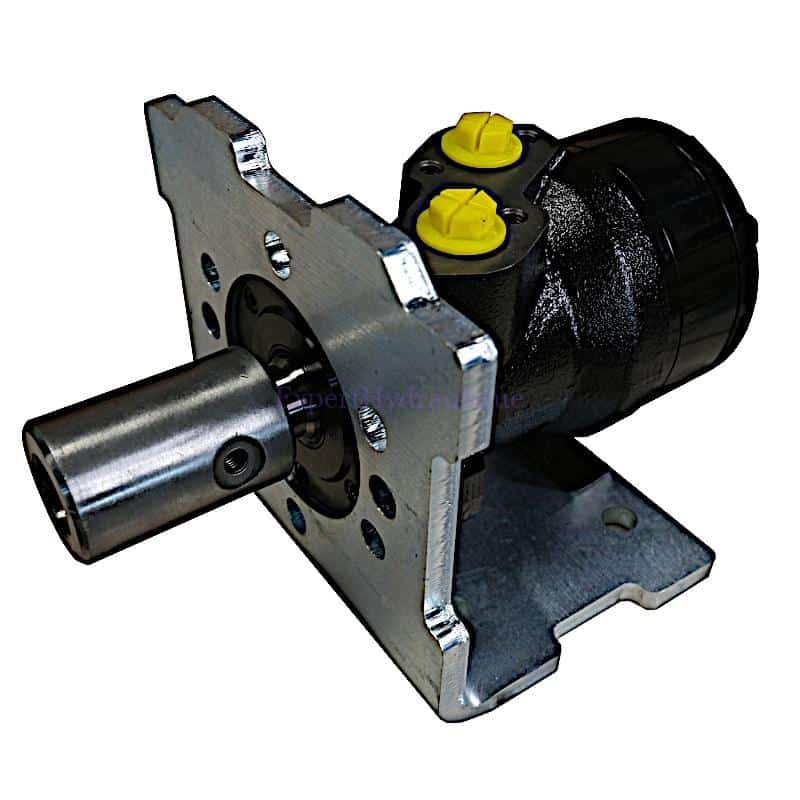

Voici une solution pour vous sous forme de kit, comprenant un moteur hydraulique avec un arbre de 25 mm accompagné d’un support droit et d’un manchon d’entrainement en 25 mm.
Caractéristiques d’un moteur hydraulique OMP OMR OMH avec le support 90° et le manchon 25 mm :
Arbre cylindrique de 25 mm
Sens de rotation : Bidirectionnel ( Il peut fonctionner dans les deux sens)
Alimentation: 1/2 BSP connexion latérale
Drain: 1/4″ pouce BSP dans le couvercle arrière.
L’utilisation du drain est particulièrement recommandé lorsque vous avez un autre moteur derrière ou que vous changez régulièrement de sens de rotation
Matériau du corps : fonte
Caractéristiques détaillées de ce moteur hydraulique :
| MMP 25 | MMP 32 | MMP 36 | MMP 50 | MMP 80 | MMP 100 | MMP 125 | MMP 160 | MMP 200 | MMP 250 | MMP 315 | MMP 400 | MMP 500 | |
| Débit maxi continu | 40 | 40 | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Débit max intermittent | 45 | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Pression maxi continu (bars) | 100 | 140 | 125 | 140 | 140 | 140 | 140 | 140 | 140 | 110 | 90 | 70 | 60 |
| Pression maxi intermittente (bars) | 140 | 165 | 165 | 175 | 175 | 175 | 175 | 175 | 175 | 140 | 140 | 105 | 90 |
| Couple maxi continu (N.m) | 34 | 41 | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| Couple maxi intermitent (N.m) | 47 | 56 | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 |
| Couple maxi en pointe (N.m) | 62 | 71 | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 |
| Vitesse maxi continu (tr/mn) | 1550 | 1250 | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| Vitesse maxi intermittente (tr/mn) | 1950 | 1550 | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 |
| Puissance maxi continu (KW) | 6.7 | 6.4 | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| Puissance maxi intermittente (KW) | 7.7 | 7.5 | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 |
| Implantations A et B | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP |
| Implnatation drain externe | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP |
| Poids | 5,6 | 5,6 | 5.6 | 6 | 6 | 6 | 6 | 6.2 | 6.4 | 7 | 7 | 7.4 | 8 |
| Cotes L | 132 | 134 | 137 | 140 | 146 | 150 | 155 | 161.5 | 170 | 180 | 192 | 204 | |
| Cotes L1 | 2 | 4 | 7 | 10 | 16 | 20 | 25 | 30.5 | 38.1 | 50 | 62 | 74 | |
| Intermittent: valeur pour 6 secondes par minute maximum | |||||||||||||
| Pointe: valeur pour 0,6 seconde par minute maximum |
Si vous avez un doute n’hésitez pas à nous joindre ici
Avantages du moteur hydraulique :
Très faible niveau de bruit.
Longue durée de vie même dans des conditions d’utilisation difficiles
La conception des moteurs MMP est basée sur le système GEROLLER
Montage roulement a bille en bout d’arbre type 6206Z . Le roulement assure une plus haute résistance aux surcharges et une longue durée de vie du moteur. Les moteurs avec roulement à billes sont recommandés pour les installations hydrauliques qui fonctionnent dans des conditions difficiles, avec un travail long et ininterrompu dans l’agriculture et l’industrie.
Longue durée de vie même dans des conditions d’utilisation difficiles
La conception des moteurs MMP est basée sur le système GEROLLER
Montage roulement a bille en bout d’arbre type 6206Z . Le roulement assure une plus haute résistance aux surcharges et une longue durée de vie du moteur. Les moteurs avec roulement à billes sont recommandés pour les installations hydrauliques qui fonctionnent dans des conditions difficiles, avec un travail long et ininterrompu dans l’agriculture et l’industrie.
Caractéristiques du support moteur 90° :
- Matière: acier galvanisé
- Dimensions: 170 mm x 170 mm
- Epaisseur de la plaque: 8 mm
- Diamètre du centrage pour la mise en place du moteur 83 mm
- Diamètre fixation bride moteur: 106.4 mm
- Diamètre des perçages pour les boulons de fixation moteurs: 13.5 mm (8 perçages)
- Diamètre des perçages pour les boulons de fixation de la plaque: 13 mm ( 4 perçages)
Caractéristiques d’un manchon entrainement 25 mm claveté :
- Matériaux: acier inoxydable
- longueur totale: 70mm
- diamètre intérieur : 25 mm
- diamètre extérieur : 45 mm
- rainure de clavette de 8 mm
- empreinte latérale avec fraisage pour mettre une vis de maintient en M8
Garantie :
Produit CE, cette pompe est garantie 1 an.
