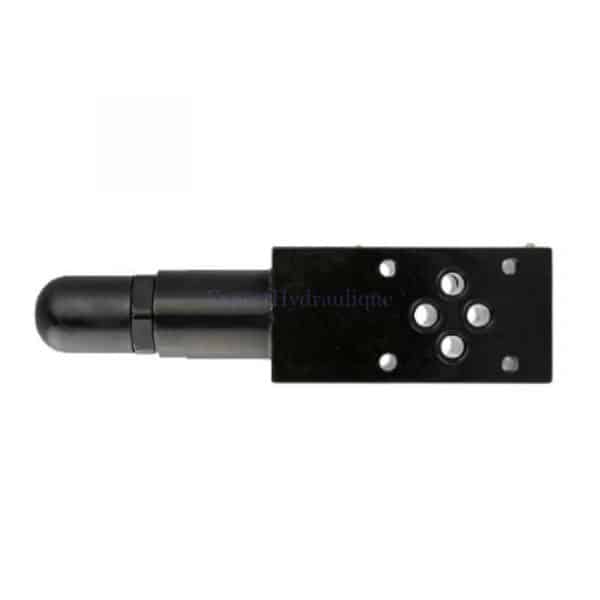

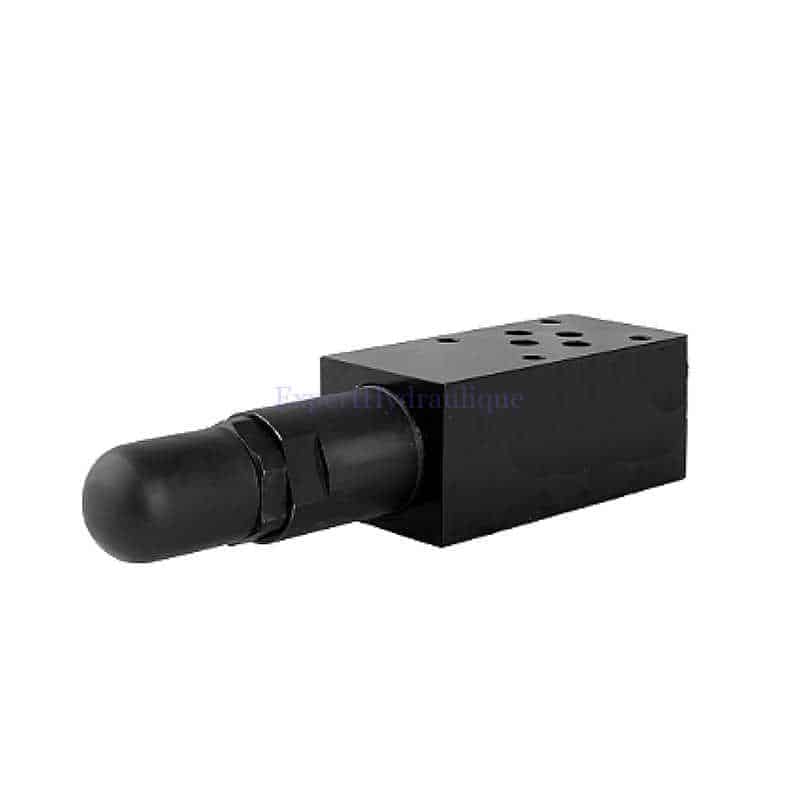

Ce limiteur de pression CETOP 3 empilable vous permet de régler la pression de cet electro distributeur.
LIMITEUR DE PRESSION CETOP 3 ( NG 6) à mettre en sandwich.
Limiteur de pression entre P et T / empilable sur A et B.
Réglage de la pression manuel par vis et contre écrou.
La norme CETOP3 NG 6 est un standard de fixation et implantation des distributeurs hydraulique de ce type.
Le distributeur se monte uniquement sur les embases prévues pour ce standard CETOP5.
Le CETOP 3 est très répandu dans le mobile tel que le TP, l’agri, le parc et jardin , la marine ou l’industrie.
Référez vous au plan ci dessous pour connaitre cette implantation.
CETOP 3 INTERFACE DIMENSIONS:
CARACTÉRISTIQUES CETOP 3 sandwich :
- Pression de travail maximum: 350 bars
- Débit maximum [l/min] : 40 l/mn
- Plage de réglage 0 à 210 bars
- Pureté de l’huile : ISO4406 20/18/15 (US 9)
- T max de fonctionnement 80 °
- Cotes d’installation CETOP 3, DG4V NG 6
Schema hydraulique du bloc:
AVANTAGES:
Affinez vos montage et vos installation avec les bloc modulaire CETOP 5 que vous pouvez installer en sandwich ou en empilable.
SIMPLE A INSTALLER:
Le module est livré avec ses 4 vis de fixation.
Le module est livré avec ses 4 vis de fixation.
GARANTIE :
Produit CE, garantie 1 an.
