Kit chargeur électrique proportionnelle Centre ouvert – 80L/min
€3.340,00 HT
Ce kit chargeur électrique proportionnelle Centre ouvert – 80L/min vous permet de piloter avec précision deux fonctions hydrauliques en double effet.
Ce modèle est particulièrement adapté aux systèmes hydrauliques nécessitant une commande souple et progressive, comme sur les engins agricoles, les équipements de manutention ou les machines industrielles.
Disponible sur commande
Ce kit chargeur électrique proportionnelle Centre ouvert – 80L/min vous permet de piloter avec précision deux fonctions hydrauliques en double effet.
Ce modèle est particulièrement adapté aux systèmes hydrauliques nécessitant une commande souple et progressive, comme sur les engins agricoles, les équipements de manutention ou les machines industrielles.

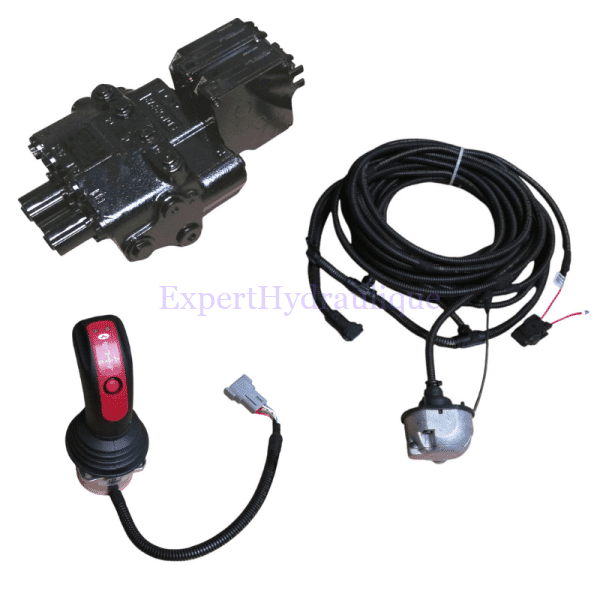

Composition de ce kit chargeur électrique proportionnelle :
- x1 Distributeur électrique proportionnelle Centre ouvert – 80L/min – Walvoil
- x1 Joystick électrique proportionnel – Walvoil
- x1 Faisceau électrique pour joystick électrique proportionnel – Walvoil
Caractéristiques kit chargeur électrique proportionnelle :

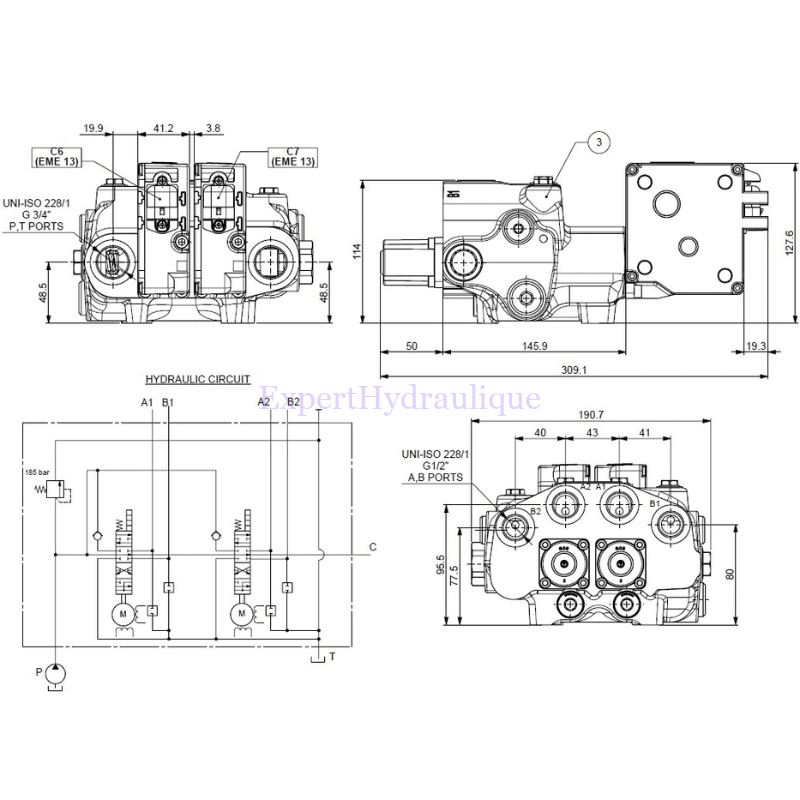

Distributeur électrique proportionnelle :
- Débit : 80L/min
- Pression maximal : 250 bar
- Implantion de P et T : 3/4″ BSP
- Implantion de A, B et Centre ouvert (CS) : 1/2″ BSP
- Matériau : Fonte
Joystick électrique proportionnel :
- Tension d’alimentation : 8 – 16 V
- Courant max : 100 mA (à vide)
- Signal X-Y : 0,5 à 4,5 V
- Position neutre : 2,5 V
- Tolérance du signal : ± 200 mV (neutre), ± 150 mV (fin de course)
- Force : jusqu’à 160 N
- Vitesse : jusqu’à 80 mm/s
- Force résiduelle : < 45 N
- Course : ± 12 mm
- Résolution : 0,01 mm/incrément
Fonctionnement joystick :
- La fonction “flottante” est activée par P8 et Y+ (plus de 50 % de la course).
- Elle est désactivée par Y- (plus de 50 % de la course).
- Au démarrage, les LED rouge et verte clignotent 3 fois.
- P6 commande directement Div3.
- P7 commande directement Div4.
- Quand le système est prêt, la LED rouge est allumée.
- En cas d’erreur, les deux LED clignotent pour signaler un code d’erreur.
- P0 allume/éteint uniquement le joystick.
- Un interrupteur externe est requis pour couper ou allumer les commandes EME et le joystick.
- PWR- doit être connecté directement à la batterie.
- PWR+ doit passer par un interrupteur de coupure (ex. : clé de tracteur).
Faisceau électrique pour joystick électrique proportionnel :
- Longueur du faisceau électrique : 3,30 mètres
- 5 dérivation de faisceau électrique
- Boîtier électrique : Il vous permet si vous le souhaitez de branchez votre sélecteur hydraulique à celui ci afin d’avoir une fonction en plus.
Avantages :
– Par conséquent il garantit une performance optimale même dans les conditions les plus difficiles.
– Ce modèle est particulièrement adapté aux systèmes hydrauliques nécessitant une commande souple et progressive, comme sur les engins agricoles, les équipements de manutention ou les machines industrielles.
– Installation et branchement facile
Garantie :
Produit CE, garantie 1 an.
| Poids | 12 kg |
|---|---|
| Fabricant | Walvoil |
