Joystick électrique proportionnel

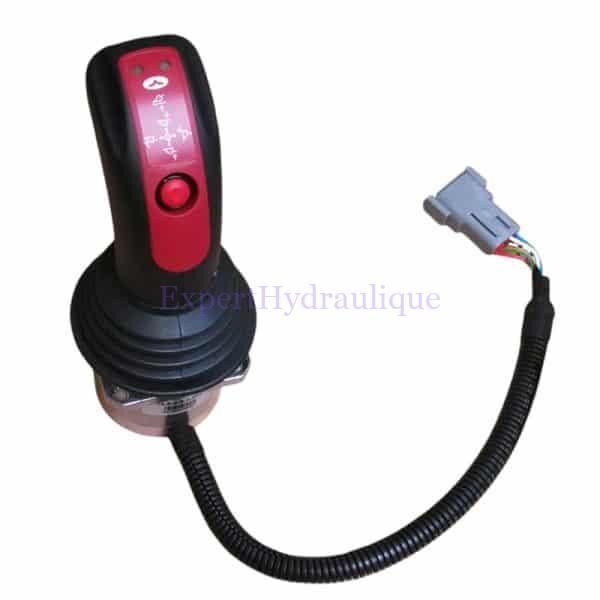

Joystick électrique proportionnel Walvoil qui permet d’avoir une commande souple et progressive, comme sur les engins agricoles, les équipements de manutention ou les machines industrielles.

Caractéristiques du joystick électrique proportionnel :

• Tension d’alimentation : 8 – 16 V
• Courant max : 100 mA (à vide)
• Signal X-Y : 0,5 à 4,5 V
• Position neutre : 2,5 V
• Tolérance du signal : ± 200 mV (neutre), ± 150 mV (fin de course)
• Neutre : 210 mA
• Inactif : 560 mA
• En fonctionnement moteur : 1700 mA (moyenne à 80 mm/s)
• Crête : 3000 mA

Remarque : L’utilisation de fils de section et longueur adaptées est recommandée. Ainsi, la chute de tension risque d’affaiblir la force de l’actionneur.

Données techniques :

• Force : jusqu’à 160 N
• Vitesse : jusqu’à 80 mm/s
• Force résiduelle : < 45 N
• Course : ± 12 mm
• Résolution : 0,01 mm/incrément
• Électronique intégrée : CAN 2.0 B (SAE J1939)
• Tension d’alimentation : 9 – 16 VDC
• Température de fonctionnement : -25 à +85 °C
• Jeu axial max après durée de vie : < 0,25 mm
• Compatibilité CEM : ISO 14982
• Vibrations : IEC 68-2

Description des fonctions :

• La fonction “flottante” est activée par P8 et Y+ (plus de 50 % de la course).
• Elle est désactivée par Y- (plus de 50 % de la course).
• Au démarrage, les LED rouge et verte clignotent 3 fois.
• P6 commande directement Div3.
• P7 commande directement Div4.
• Quand le système est prêt, la LED rouge est allumée.
• En cas d’erreur, les deux LED clignotent pour signaler un code d’erreur.
• P0 allume/éteint uniquement le joystick.
• Un interrupteur externe est requis pour couper ou allumer les commandes EME et le joystick.
• PWR- doit être connecté directement à la batterie.
• PWR+ doit passer par un interrupteur de coupure (ex. : clé de tracteur).
