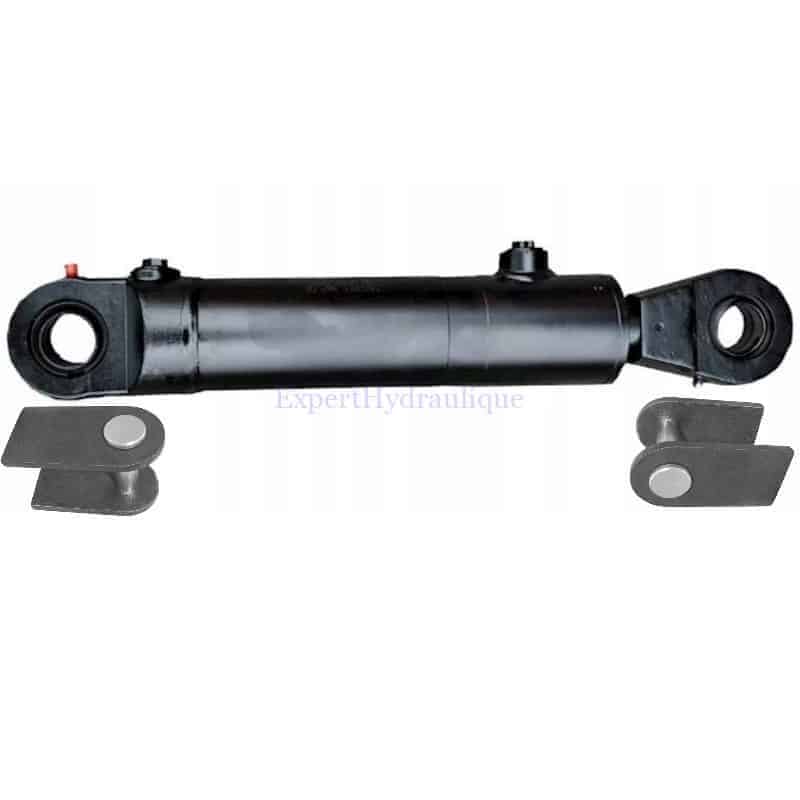

Vérin hydraulique double effet rotules 35 mm 36/63/à choisir, 36 mm de Tige, 63 mm de piston, course à choisir avec chapes.
Caractéristiques d’un vérin hydraulique double effet 36/63/à choisir :
- Pression maxi: 240 bars.
- Diamètre extérieur de la rotule : 81 mm
- Diamètre intérieur du fût : 73 mm
- Diamètre du piston: 63 mm
- Diamètre de la tige: 36 mm
- Rotule côté tige diamètre 35 avec graisseur. (Rotule vissée)
- Rotule côté fond diamètre 35 avec graisseur. ( Rotule soudée)
- Raccordement hydraulique 22×150.
- Température de fonctionnement -40 °C à + 60 °C
- Apprêt peinture noir
Vérin hydraulique double effet rotules 35 mm :
| Référence | ØT (Tige) | ØP (Piston) | ØF (Fût) | ØM | ØGE (Rotules) | Course | EAF | Pression max (bar) | B (Bossages) | ØE (Extérieur) |
|---|---|---|---|---|---|---|---|---|---|---|
| DE3663090 | 36 | 63 | 73 | 24x150 | 35 | 90 | 350 | 240 | 22x150 | 81 |
| DE3663140 | 36 | 63 | 73 | 24x150 | 35 | 140 | 420 | 240 | 22x150 | 81 |
| DE3663160 | 36 | 63 | 73 | 24x150 | 35 | 160 | 440 | 240 | 22x150 | 81 |
| DE3663200 | 36 | 63 | 73 | 24x150 | 35 | 200 | 480 | 240 | 22x150 | 81 |
| DE3663250 | 36 | 63 | 73 | 24x150 | 35 | 250 | 530 | 240 | 22x150 | 81 |
| DE3663300 | 36 | 63 | 73 | 24x150 | 35 | 300 | 580 | 240 | 22x150 | 81 |
| DE3663320 | 36 | 63 | 73 | 24x150 | 35 | 320 | 600 | 240 | 22x150 | 81 |
| DE3663400 | 36 | 63 | 73 | 24x150 | 35 | 400 | 680 | 240 | 22x150 | 81 |
| DE3663500 | 36 | 63 | 73 | 24x150 | 35 | 500 | 780 | 240 | 22x150 | 81 |
| DE3663630 | 36 | 63 | 73 | 24x150 | 35 | 630 | 910 | 240 | 22x150 | 81 |
| DE3663900 | 36 | 63 | 73 | 24x150 | 35 | 900 | 1182 | 240 | 22x150 | 81 |
AVANTAGES:
Une très belle fabrication de vérins double effet équipé avec des rotules et des graisseurs.

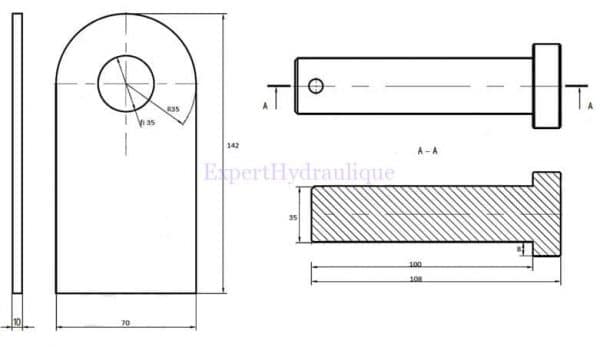

Caractéristiques d’une chape support vérin 35 mm à souder :
- Matière: acier trempé
- Dimensions: 142 mm x 70 mm
- Epaisseur de la plaque: 10 mm
- Broche longueur 100 mm Ø35 mm
- Goupille BETA fournie
- Ecartement maximum de la broche: 60 mm
- Diamètre du perçage: fi 25 mm
Si vous avez un doute n’hésitez pas à nous joindre ici
Avantages:
Très utile pour installer et mettre en place tous les vérins en 35 mm
Garantie :
Produit CE, cette chape est garantie 1 an.
