Vanne 2 voies à boisseau sphérique BSP
Noté 5.00 sur 5 basé sur 1 notation client
(1 avis client) €16,90 – €51,90 HT

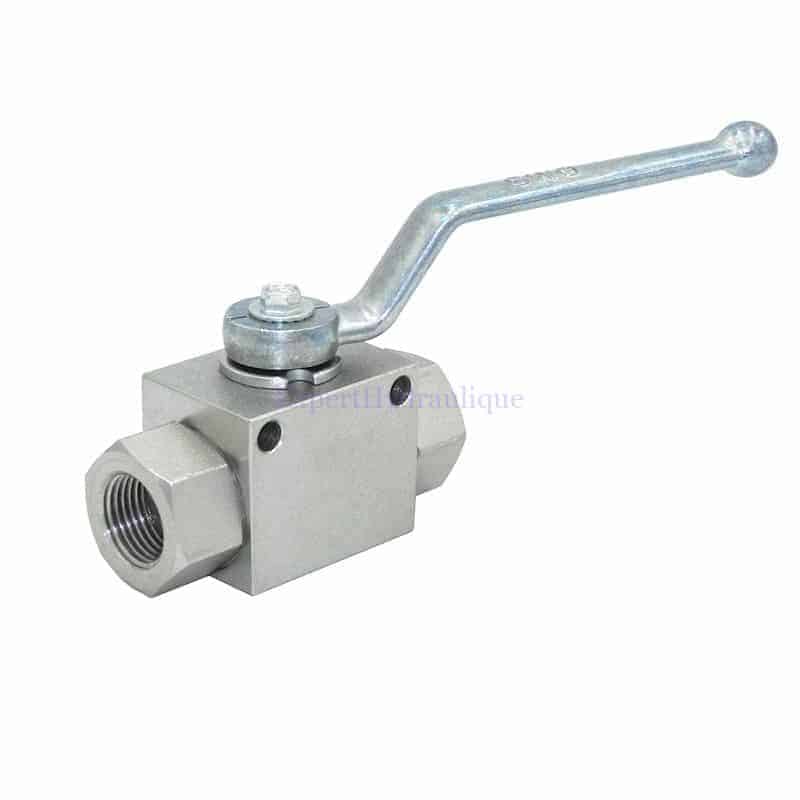

Vanne 2 voies à boisseau sphérique avec des implantations en BSP. Cette vanne est faite en acier galvanisé et peut supporter 500 Bar de pression.
UGS : ROB2XXXBSP Catégories : Composants, Vannes Robinets
Description
Vanne 2 voies à boisseau sphérique en acier galvanisé disponible en implantations BSP.
Caractéristiques de cette vanne 2 voies BSP :
- 2 positions possibles pour le levier.
- Température maximum : 80 °c
- Pression maximum : 500 Bars

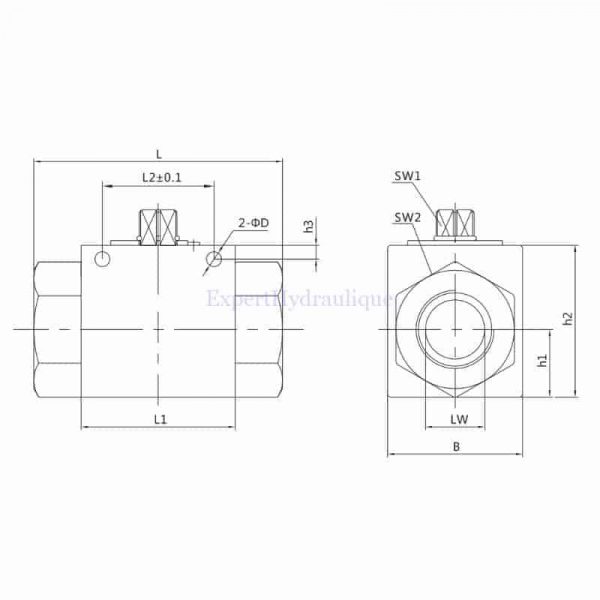

Reférence vanne | P Max | LW | d1 | L | L1 | B | L2 | h1 | h2 | SW1 | SW2 | D |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ROB2014BSP | 500 | 6 | G1/4 | 69 | 40 | 26 | 44347 | 44329 | 35 | 9 | 22 | 4.5 |
ROB2038BSP | 500 | 10 | G3/8 | 72 | 42 | 32 | 44347 | 16 | 40 | 9 | 27 | 6.5 |
ROB2012BSP | 500 | 12 | G1/2 | 83 | 48 | 35 | 38.5 | 18 | 45 | 9 | 30 | 6.5 |
ROB2034BSP | 400 | 20 | G3/4 | 93 | 60 | 50 | 48.5 | 23 | 58 | 12 | 41 | 6.5 |
ROB2100BSP | 350 | 25 | G1 | 115 | 65 | 57 | 50.5 | 44343 | 65 | 12 | 46 | 6.7 |
Cotes BSPP
Dimension en pouces BSP | Dimension filetage mâle | Dimension filetage femelle | FPP (Filets par pouce) |
---|---|---|---|
1/8'' | 9.73 mm | 8.57 mm | 28 |
1/4'' | 13.16 mm | 11.45 mm | 19 |
3/8'' | 16.66 mm | 14.95 mm | 19 |
1/2'' | 20.96 mm | 18.63 mm | 14 |
3/4'' | 26.41 mm | 24.12 mm | 14 |
1'' | 33.25 mm | 30.29 mm | 11 |
1''1/4 | 41.6 mm | 39.3 mm | 11 |
1''1/2 | 47.80 mm | 44.85 mm | 11 |
2'' | 59.61 mm | 56.66 mm | 11 |
3'' | 87.88 mm | 84.93 mm | 11 |
4'' | 113.03 mm | 110.07 mm | 11 |
Cotes BSPP
Dimension en pouces BSP | Dimension filetage mâle | Dimension filetage femelle | FPP (Filets par pouce) |
---|---|---|---|
1/8'' | 9.73 mm | 8.57 mm | 28 |
1/4'' | 13.16 mm | 11.45 mm | 19 |
3/8'' | 16.66 mm | 14.95 mm | 19 |
1/2'' | 20.96 mm | 18.63 mm | 14 |
3/4'' | 26.41 mm | 24.12 mm | 14 |
1'' | 33.25 mm | 30.29 mm | 11 |
1''1/4 | 41.6 mm | 39.3 mm | 11 |
1''1/2 | 47.80 mm | 44.85 mm | 11 |
2'' | 59.61 mm | 56.66 mm | 11 |
3'' | 87.88 mm | 84.93 mm | 11 |
4'' | 113.03 mm | 110.07 mm | 11 |
Informations complémentaires
Poids | 0,7 kg |
---|---|
Dimensions raccords | 1/4" BSP ,3/8" BSP ,1/2" BSP ,3/4" BSP ,1" BSP ,1-1/4" BSP |
