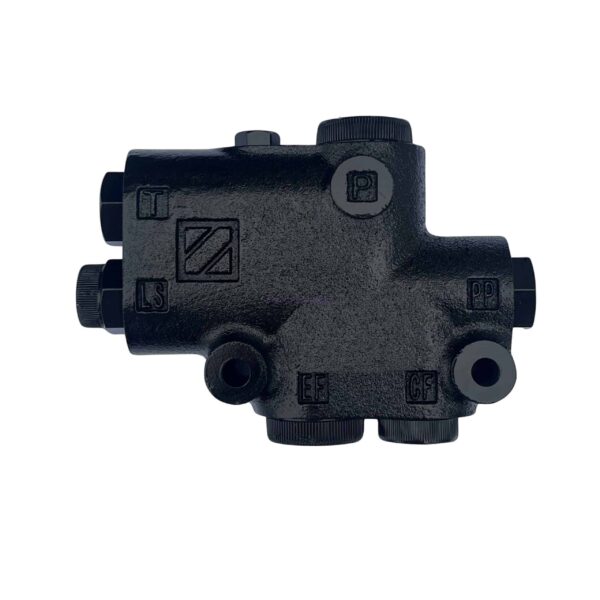

Valve de priorité type OLSB40 PVLS

Valve de priorité indépendante qui permet de connecter les orbitrols de type LSB (Orifice LS  Externe).
Cette valve permet de prioriser le débit à la direction et de renvoyer le débit restant au reste du circuit.
Si la direction n’est pas sollicitée alors l’ensemble du débit va au reste du circuit (voir schéma hydraulique ci-dessous)

Caractéristiques de l’orbitrol OSPC100 ON Danfoss :

• Raccordements : P, CF, EF:  1/2″ BSP
• Débit maxi: 40 litres / minute

4 Orifices:

• P : Pression
• CF : Débit prioritaire pour alimenter l’orifice P ( pression de) de l’orbitrol
• LS : Orifice load sensing
• EF : débit résiduel, alimentation du rest du circuit hydraulique

Cette valve est à installer séparément de l’orbitrol type LSB. Il faut que vous fassiez la connexion en flexibles ou en rigide entre cette valve et l’orbitrol

Mieux comprendre comment fonctionne les Orbitrols c’est ici.
