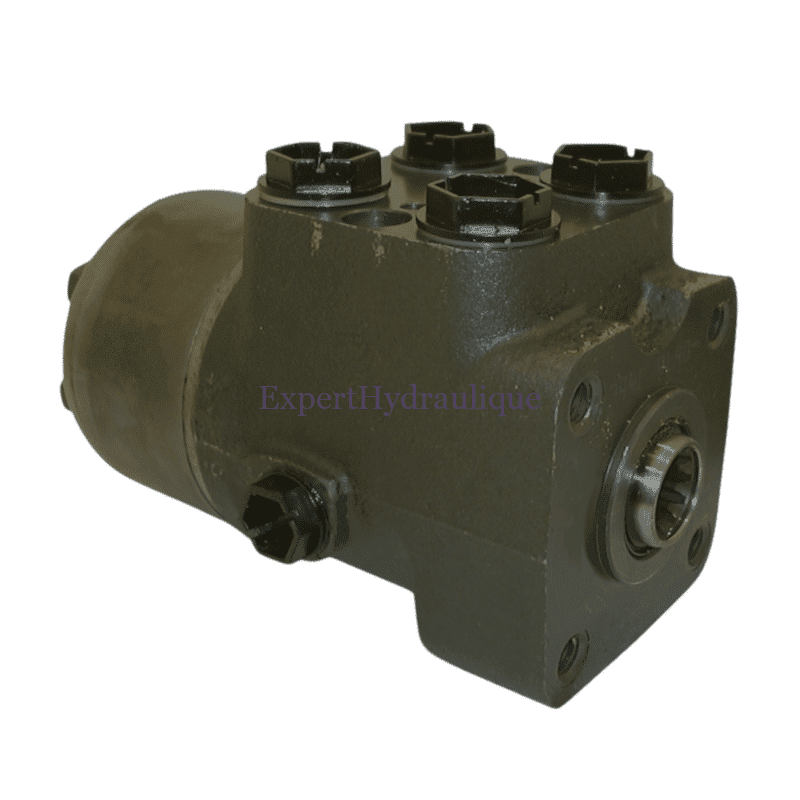

Orbitrol de direction type OSPBX 315 LS adaptable 3/4-16 UNF

€1.459,98 HT

Orbitrol (Boitier de direction) type OSPB 315 LS pour tracteur agricole ou engin de TP. Implantation 3/4 16 UNF type DANFOSS 150-1080

Disponible sur commande

Ajouter à mes favoris
UGS : OSPBX315LSA0340J Catégories : ,
Description

Caratéristiques Orbitrol OSPBX 315 LS :

Boitier hydraulique direction tracteurs engins de TP, automoteurs .
Le boitier de direction hydraulique ou Orbitol est logé sous la colonne de direction du tracteur.
Cet orbitrol permet le remplacement du code DANFOSS : OSPB 315 LS 150-1080 implantation 3/4 16 UNF

4 Orifices implantation 3/4 16 UNF :

  • A et B sortie vers le vérin de direction
  • P : Pression
  • T: Retour au réservoir
  • 4 Orifices A,B,P,T sont en 3/4 16 UNF

Attention les orbitrols de direction de type OSPB n’intègre ni limiteurs de pression ni clapets de chocs.
Si vous avez un bloc flasqué sur le côté de l’orbitrol de type OVP20 comme celui ci :

Bloc OVP pour Orbitrol

Alors l’implantation des raccords en 3/4 16 UNF n’a plus aucune importance et c’est lui qui va assurer la sécurité pour la partie limiteur de pression et clapets de chocs.
Vous pourrez réinstaller votre bloc directement sur l’orbitrol de remplacement !

Implantations : Vous pouvez également opter pour des sorties en 1/2″ BSP si vous le souhaitez. Pour cela, il vous faudra 4 de ces raccords adaptateurs afin de convertir le 3/4″-16 UNF en 1/2″ BSP : Raccord adaptateur Mâle 1/2 BSP – Femelle 3/4″-16 JIC (UNF)

Garantie :

Produit CE, garantie 1 an.

Tableau cotes JIC (UNF)

Dimension en pouces JIC (UNF)Dimension filetage mâleDimension filetage femelle
7/16"11.11 mm9.71 mm
1/2"12.70 mm11.12 mm
9/16"14.29 mm12.70 mm
5/8"15.85 mm14.32 mm
3/4"19.05 mm17.33 mm
7/8"22.23 mm20.26 mm
1"1/1626.99 mm24.70 mm
1"3/1630.16 mm27.87 mm
1"5/1633.34 mm31.05 mm
1"5/841.27 mm38.98 mm
Informations complémentaires
Poids6 kg
Cylindrée315 cm3
Dimensions raccords3/4″-16 JIC (UNF)
Circuit hydrauliqueLoad sensing
