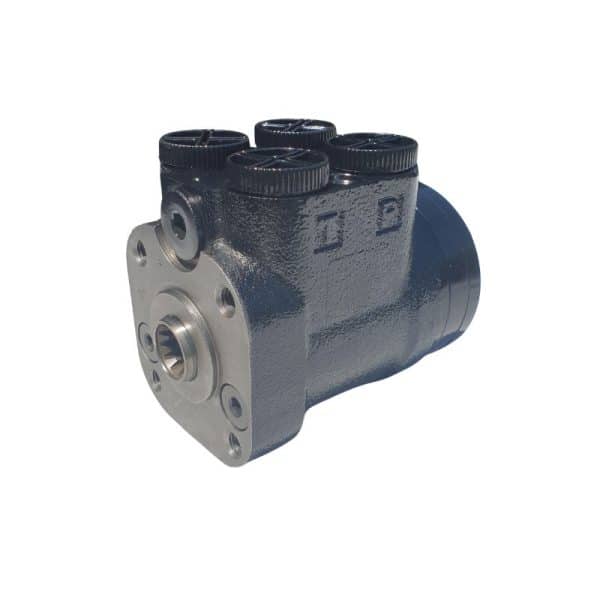

Orbitrol de direction OSPC 160 ON

Boitier de direction hydraulique ou Orbitrol installé sous la colonne de direction du tracteur.
L’orbitrol est de type OSPC , il intègre un limiteur de pression et des clapets de chocs.

Caractéristiques Orbitrol Danfoss OSPC 160 ON :

4 Orifices implantation 1/2 BSP :

• A et B sortie vers le vérin de direction
• P : Pression
• T: Retour au réservoir
• 4 Orifices A,B,P,T sont en 1/2″ BSP


Autre :

• Fixation par 4 vis en M10X150
• Limiteur de pression: 160 Bars
• Clapet de chocs: 240 bars
• Contre pression maxi sur le retour 20 bars

Codes de remplacement :

• 150N2153
• 150N1282
• 150N1118
• 150N2094

Permet le remplacement du boitier Danfoss OSPC 160 ON code 150N2153 ou 150N1282 ou 150N1118

Mieux comprendre comment fonctionne les Orbitrols c’est ici

Cotes BSPP

Dimension en pouces BSP	Dimension filetage mâle	Dimension filetage femelle	FPP (Filets par pouce)
1/8''	9.73 mm	8.57 mm	28
1/4''	13.16 mm	11.45 mm	19
3/8''	16.66 mm	14.95 mm	19
1/2''	20.96 mm	18.63 mm	14
3/4''	26.41 mm	24.12 mm	14
1''	33.25 mm	30.29 mm	11
1''1/4	41.6 mm	39.3 mm	11
1''1/2	47.80 mm	44.85 mm	11
2''	59.61 mm	56.66 mm	11
3''	87.88 mm	84.93 mm	11
4''	113.03 mm	110.07 mm	11
