Orbitrol DANFOSS type OSPC 200 LS implantation 1/2 Gaz 150-1234

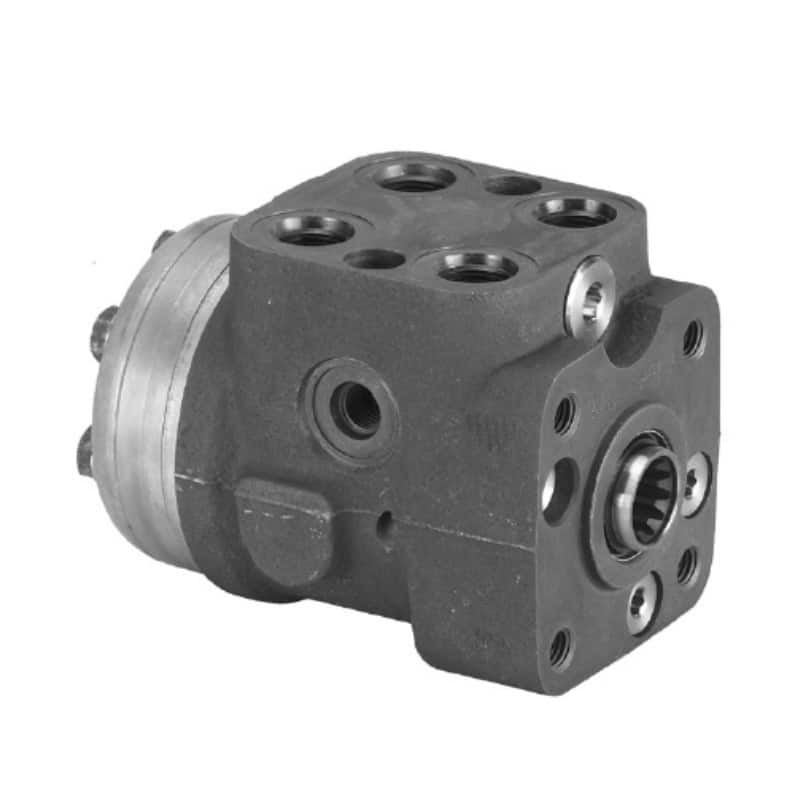

Boitier de direction hydraulique ou Orbitrol installé sous la colonne de direction du tracteur.
L’orbitrol est de type OSPC en version LS, il intègre un limiteur de pression et des clapets de chocs.
Le code cet orbitrol est 150-1234

CARACTERISTIQUES OSPC 200 LS:

5 Orifices:

A et B sortie vers le vérin de direction
P : Pression
T: Retour au réservoir
LS: Pilotage Load Sensing

Les 4 Orifices A,B,P,T sont en 1/2 GAZ
L’orifice LS est en 1/4 GAZ

Autre:

Fixation par 4 vis en M10X150
Limiteur de pression: 160 Bars
Clapet de chocs: 240 bars
Contre pression maxi sur le retour 20 bars

Schéma hydraulique

Mieux comprendre comment fonctionne les Orbitrols c’est ici
