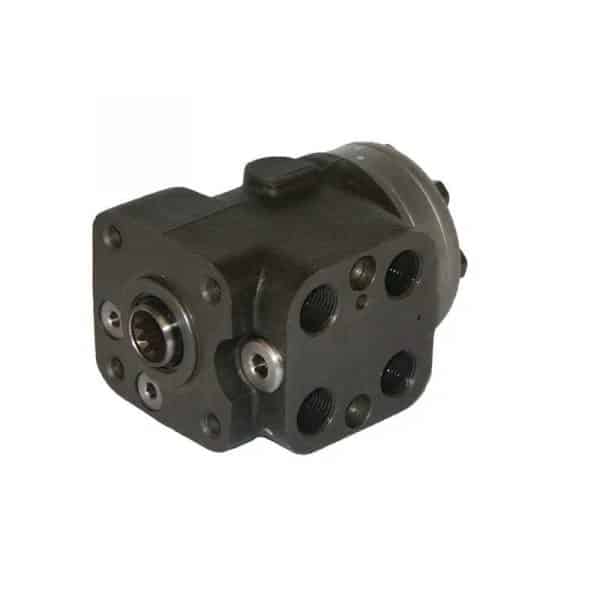

Boitier de direction hydraulique ou Orbitol installé sous la colonne de direction du tracteur.
Cet orbitrol est un code DANFOSS: 1150N1188
L’orbitrol est un orbitrol DANFOSS type OSPC80 LSA, il intègre donc un limiteur de pression et des clapets de chocs.
Il nécessite une valve de priorité type OLSA flasqué sur lui même pour fonctionner.
Il est de type LS, c’est à dire pour les circuits hydrauliques de type LS.
Caractéristiques techniques d’un Orbitrol OSPC 80 LSA Danfoss:
- 5 Orifices:
- L et R sortie vers le vérin de direction
- P : Pression
- T: Retour au réservoir
- LS: un tout petit trou sur le flasquage entre P et R où sont les raccords hydrauliques
- Raccordements : P, T, A, B filetages intérieurs 1/2″ BSP
- Fixation par 4 vis M10 16 mm
- Limiteur de pression: 170 BARS
- Clapet de chocs: 225 bars
