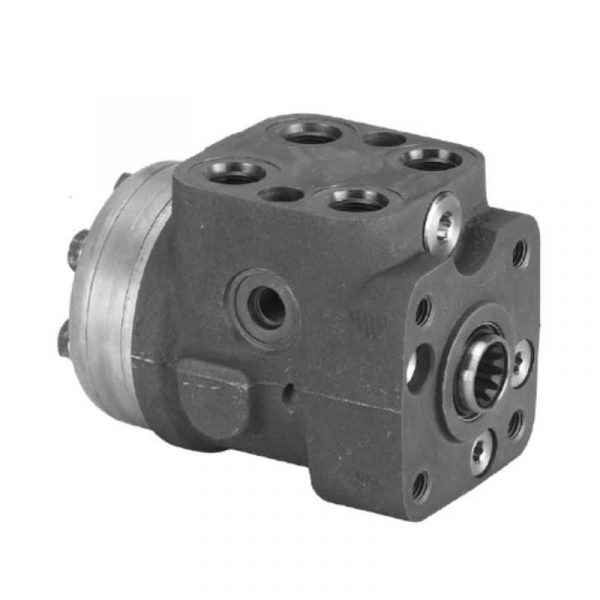

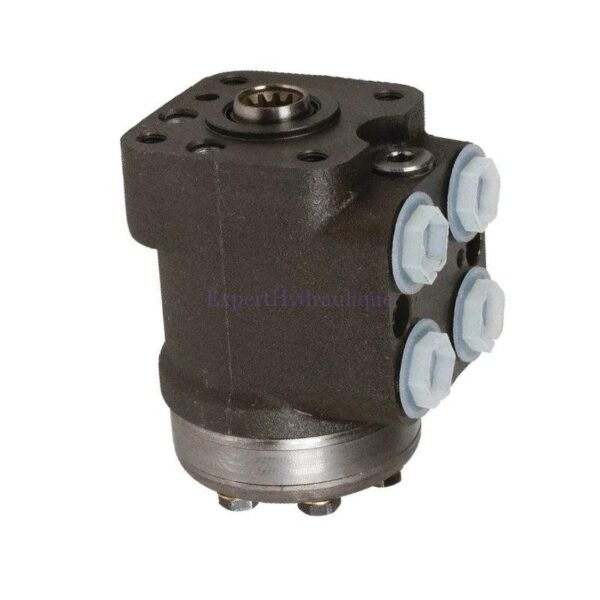

Boitier de direction hydraulique Danfoss ou orbitrol installé sous la colonne de direction du tracteur.
Cet orbitrol est un code Danfoss (montage d’origine): 150G8005
L’orbitrol est de type OSPQ il intègre un limiteur de pression et des clapets de chocs.
Caractéristique de l’orbitrol de direction :
- Les 4 Orifices sont en 18×150
- Fixation par 4 vis en M10X150
- Limiteur de pression: 170 Bars
- Clapet de chocs: sans
- Contre pression maxi sur le retour 20 bars
- Type LS Dynamic réactif
- 4 Orifices :
– A et B : Sortie vers le vérin de direction
– P : Pression
– T: Retour au réservoir
Montage OEM les plus connus :
CHN : 1-32-547-001 1-32-547-002 1-32-547-021 1-33-147-137 1-33-147-147 1-33-247-015 132547001 132547002 132547021 133147137 133147147 133247015 47364821 3552545 3552545M91 3552545M92
Compatible avec les tracteurs suivants :
Tracteurs Case IH :
Série CS : CS100 CS110 CS120 CS130 CS150
Série CVX : CVX1135 CVX1145 CVX1155 CVX1170 CVX120 CVX130 CVX140 CVX150 CVX160 CVX175 CVX195
Tracteurs New Holland :
Série 7500 : T7510 T7520 T7530 T7540 T7550
Série TVT : TVT135 TVT145 TVT155 TVT170
Tracteurs STEYR :
Série 9100 : 9105 9115 9125 9145
CVT 100 : 120 130 150
CVT 6000 : 6135 6140 6145 6150 6155 6160 6170 6175 6195
Schéma hydraulique :
Mieux comprendre comment fonctionne les Orbitrols c’est ici.
