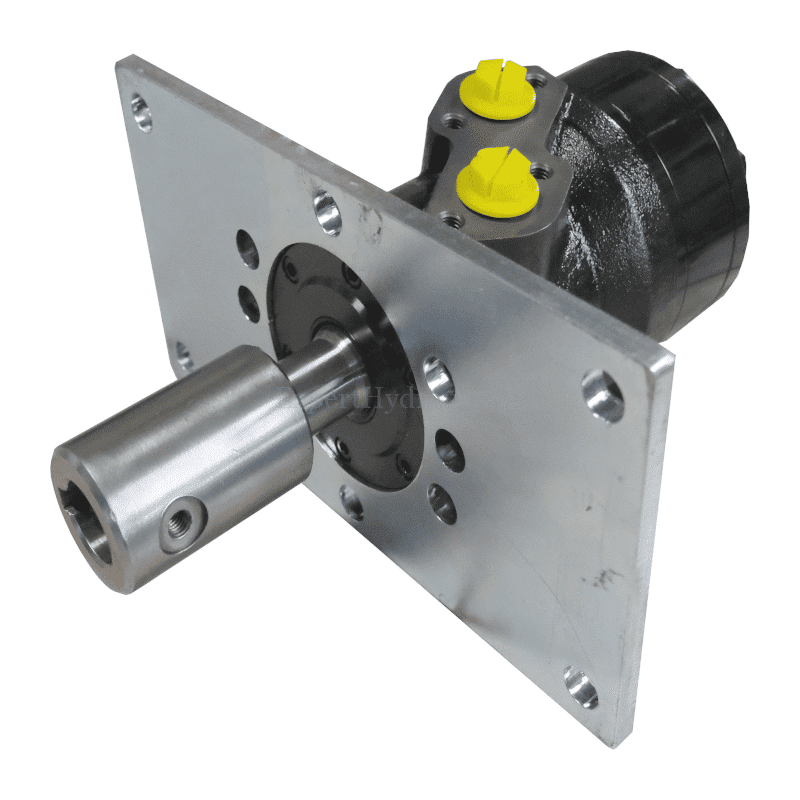

Kit moteur hydraulique OMR + support plat + manchon 25 mm
€174,89 – €265,99 HT
Kit moteur hydraulique avec support droit et manchon 25 mm, avec un couple élevé et une forte puissance. Moteur avec roulements.
Description
Voici une solution pour vous sous forme de kit, comprenant un moteur hydraulique avec un arbre de 25 mm accompagné d’un support droit et d’un manchon d’entrainement en 25 mm.
Caractéristiques d’un moteur hydraulique OMR avec le support droit et le manchon 25 mm :
- Arbre cylindrique de 25 mm
- Sens de rotation : Bidirectionnel ( Il peut fonctionner dans les deux sens)
- Alimentation: 1/2 BSP connexion latérale
- Drain: 1/4″ pouce BSP dans le couvercle arrière.
- L’utilisation du drain est particulièrement recommandé lorsque vous avez un autre moteur derrière ou que vous changez régulièrement de sens de rotation
- Matériau du corps : fonte

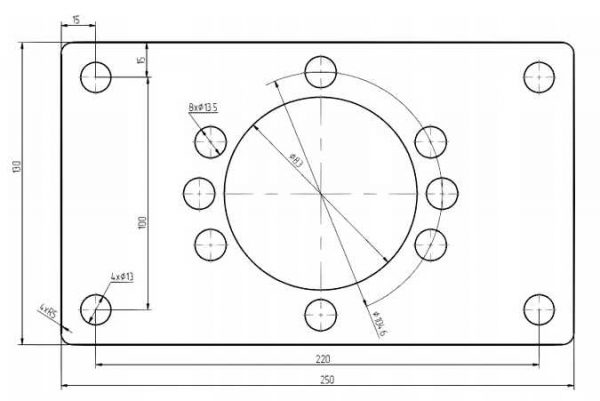

Caractéristiques du support moteur droit :
- Matière: acier galvanisé
- Dimensions: 250 mm x 130 mm
- Epaisseur de la plaque: 8 mm
- Diamètre du centrage pour la mise en place du moteur 104,6 mm
- Diamètre des perçages pour les boulons de fixation moteurs: 13.5 mm ( 8 perçages)
- Diamètre des perçages pour les boulons de fixation de la plaque: 13 mm ( 4 perçages)
Caractéristiques d’un manchon entrainement 25 mm claveté :
- Matériaux: acier inoxydable
- longueur totale: 70mm
- diamètre intérieur : 25 mm
- diamètre extérieur : 45 mm
- rainure de clavette de 8 mm
- empreinte latérale avec fraisage pour mettre une vis de maintient en M8
Caractéristiques détaillées de ce moteur hydraulique :
| Référence | OMR 25 cm3 | OMR 32 cm3 | OMR 36 cm3 | OMR 50 cm3 | OMR 80 cm3 | OMR 100 cm3 | OMR 125 cm3 | OMR 160 cm3 | OMR 200 cm3 | OMR 250 cm3 | OMR 315 cm3 | OMR 400 cm3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Débit maxi continu (L/min) | 40 | 40 | 45 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Débit max intermittent (L/min) | 45 | 45 | 55 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Pression maxi continu (bars) | 140 | 140 | 140 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 135 | 115 |
| Pression maxi intermittente (bars) | 165 | 165 | 165 | 175 | 200 | 200 | 200 | 200 | 200 | 200 | 175 | 150 |
| Pression maxi en pointe (bars) | 225 | 225 | 225 | 225 | 225 | 225 | 225 | 225 | 225 | 225 | 210 | 175 |
| Couple maxi continu (N.m) | 34 | 41 | 72 | 100 | 220 | 240 | 300 | 380 | 450 | 540 | 550 | 580 |
| Couple maxi intermitent (N.m) | 47 | 56 | 83 | 126 | 270 | 280 | 340 | 430 | 500 | 610 | 690 | 690 |
| Couple maxi en pointe (N.m) | 62 | 71 | 105 | 165 | 218 | 320 | 370 | 460 | 560 | 710 | 840 | 830 |
| Vitesse maxi continu (tr/mn) | 1550 | 1350 | 1250 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| Vitesse maxi intermittente (tr/mn) | 1950 | 1725 | 1520 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 |
| Puissance maxi continu (KW) | 6.7 | 6.4 | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 11 | 10 | 9 | 7.5 |
| Puissance maxi intermittente (KW) | 7.7 | 7.5 | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 12 | 10 | 9 |
| Implantations A et B | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP |
| Implantation drain externe | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP |
| Poids (Kg) | 6.3 | 6.4 | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 |
| Longueur totale (mm) | 132 | 134 | 137 | 140 | 146 | 150 | 155 | 161.5 | 170 | 180 | 192 | 204 |
| Cotes L1 (mm) | 2 | 4 | 7 | 10 | 16 | 20 | 25 | 30.5 | 38.1 | 50 | 62 | 74 |
| *Intermittent: valeur pour 6 secondes par minute maximum | ||||||||||||
| *Pointe: valeur pour 1 seconde par minute maximum |
Si vous avez un doute n’hésitez pas à nous joindre ici
Avantages du moteur hydraulique :
Très faible niveau de bruit.
Longue durée de vie même dans des conditions d’utilisation difficiles
La conception des moteurs MMP est basée sur le système GEROLLER
Montage roulement a bille en bout d’arbre type 6206Z . Le roulement assure une plus haute résistance aux surcharges et une longue durée de vie du moteur. Les moteurs avec roulement à billes sont recommandés pour les installations hydrauliques qui fonctionnent dans des conditions difficiles, avec un travail long et ininterrompu dans l’agriculture et l’industrie.
Longue durée de vie même dans des conditions d’utilisation difficiles
La conception des moteurs MMP est basée sur le système GEROLLER
Montage roulement a bille en bout d’arbre type 6206Z . Le roulement assure une plus haute résistance aux surcharges et une longue durée de vie du moteur. Les moteurs avec roulement à billes sont recommandés pour les installations hydrauliques qui fonctionnent dans des conditions difficiles, avec un travail long et ininterrompu dans l’agriculture et l’industrie.
Garantie :
Produit CE, cette pompe est garantie 1 an.
Cotes BSPP
| Dimension en pouces BSP | Dimension filetage mâle | Dimension filetage femelle | FPP (Filets par pouce) |
|---|---|---|---|
| 1/8'' | 9.73 mm | 8.57 mm | 28 |
| 1/4'' | 13.16 mm | 11.45 mm | 19 |
| 3/8'' | 16.66 mm | 14.95 mm | 19 |
| 1/2'' | 20.96 mm | 18.63 mm | 14 |
| 3/4'' | 26.41 mm | 24.12 mm | 14 |
| 1'' | 33.25 mm | 30.29 mm | 11 |
| 1''1/4 | 41.6 mm | 39.3 mm | 11 |
| 1''1/2 | 47.80 mm | 44.85 mm | 11 |
| 2'' | 59.61 mm | 56.66 mm | 11 |
| 3'' | 87.88 mm | 84.93 mm | 11 |
| 4'' | 113.03 mm | 110.07 mm | 11 |
Informations complémentaires
| Poids | 9,50-13 kg |
|---|---|
| Conception | Engrenages internes |
| Type d'arbre | Cylindrique 25 mm |
| Cylindrée | 25 cm3 ,32 cm3 ,36 cm3 ,50 cm3 ,80 cm3 ,100 cm3 ,125 cm3 ,160 cm3 ,200 cm3 ,250 cm3 ,315 cm3 ,400 cm3 |
