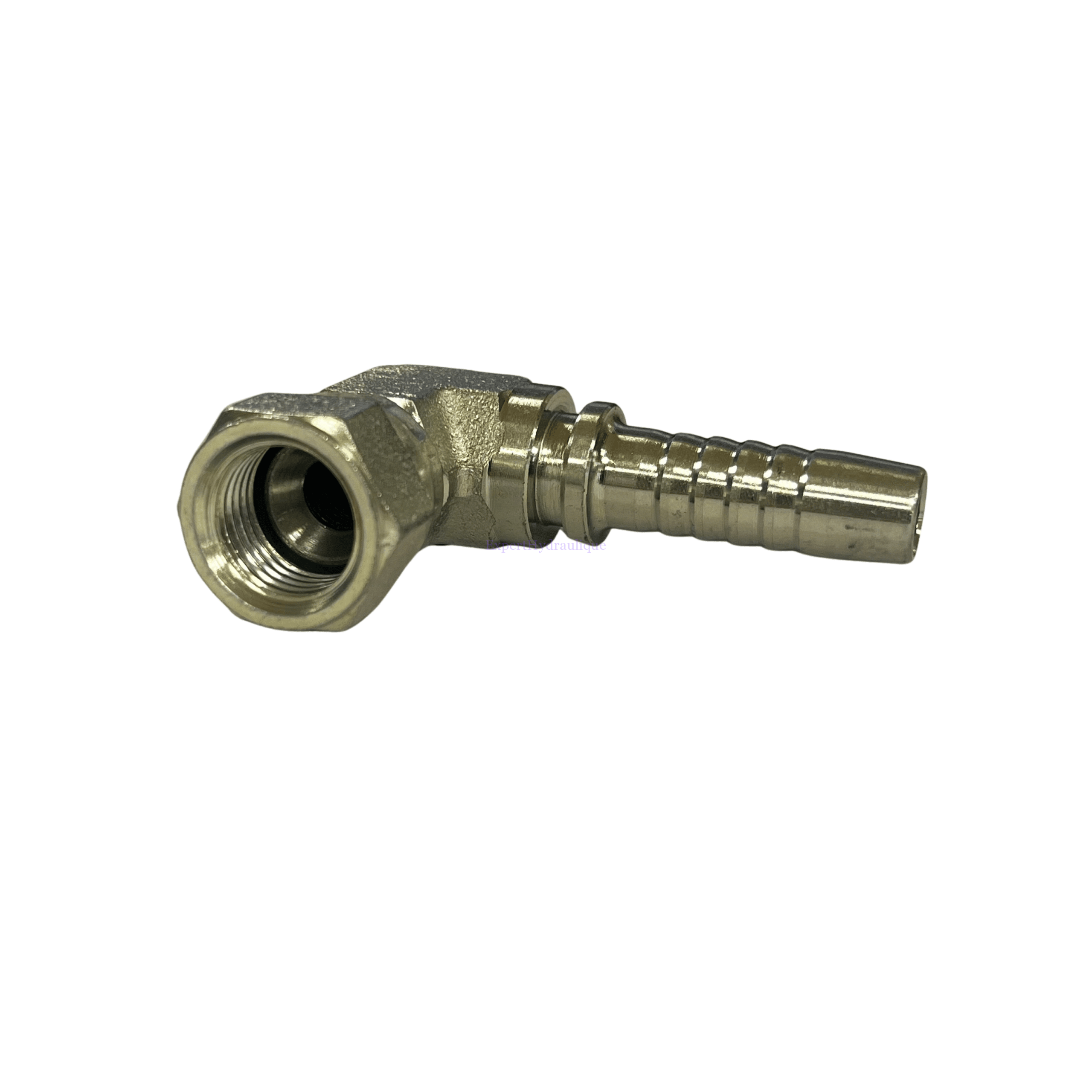

Embout à sertir coudé 90° femelle compact

Embout à sertir coudé 90° femelle compact – Série JIC 37° (UNF)

Embout coudé 90° femelle compact à sertir, filetage UNF – idéal pour les circuits hydrauliques haute pression avec encombrement réduit.

Description

Embout à sertir coudé à 90° tournant femelle compact série JIC 37° (UNF) pour flexible hydraulique. Ces raccords sont parfaits pour sertir sur notre gamme de flexibles nus avec la jupe appropriée.

⚙️ Caractéristiques techniques

Type d’embout : Coudé 90° femelle compact
Série : JIC 37° (cône 74°)
Filetage : UNF (Unified National Fine)
Angle : 90°
Type de sertissage : À sertir pour flexibles hydrauliques
Matériau : Acier galvanisé haute résistance à la corrosion
Norme : SAE J514 – ISO 8434-2

✅ Avantages

Encombrement réduit grâce à sa forme compacte
Connexion sécurisée avec étanchéité conique à 74°
Idéal pour les circuits hydrauliques haute pression
Filetage UNF précis et standardisé
Excellente tenue à la corrosion grâce à l’acier galvanisé

🚜 Applications

Machines agricoles (tracteurs, pulvérisateurs, presses)
Engins de chantier et TP (pelles, chargeuses, nacelles)
Systèmes hydrauliques industriels
Véhicules spéciaux et remorques agricoles
Réparations hydrauliques nécessitant un embout compact

📦 Contenu du produit

1 embout à sertir coudé 90° femelle compact – JIC 37°

🚚 Livraison & Garantie

Expédition en 24h sous réserve de stock
Garantie qualité sur la fabrication
Support technique disponible pour toute question

Tableau cotes JIC (UNF)

Dimension en pouces JIC (UNF)	Dimension filetage mâle	Dimension filetage femelle
7/16"	11.11 mm	9.71 mm
1/2"	12.70 mm	11.12 mm
9/16"	14.29 mm	12.70 mm
5/8"	15.85 mm	14.32 mm
3/4"	19.05 mm	17.33 mm
7/8"	22.23 mm	20.26 mm
1"1/16	26.99 mm	24.70 mm
1"3/16	30.16 mm	27.87 mm
1"5/16	33.34 mm	31.05 mm
1"5/8	41.27 mm	38.98 mm

Informations complémentaires

Poids	0,1 kg
Dimensions raccords	1″1/16-12 JIC (UNF), 1″5/16-12 JIC (UNF), 1/2″-20 JIC (UNF), 3/4″-16 JIC (UNF), 7/16″-20 JIC (UNF), 7/8″-14 JIC (UNF), 9/16″-18 JIC (UNF)
Diamètre nominal	1 (DN25), 1/2 (DN12), 1/4 (DN06), 3/4 (DN20), 3/8 (DN10), 5/16 (DN08), 5/8 (DN16)
