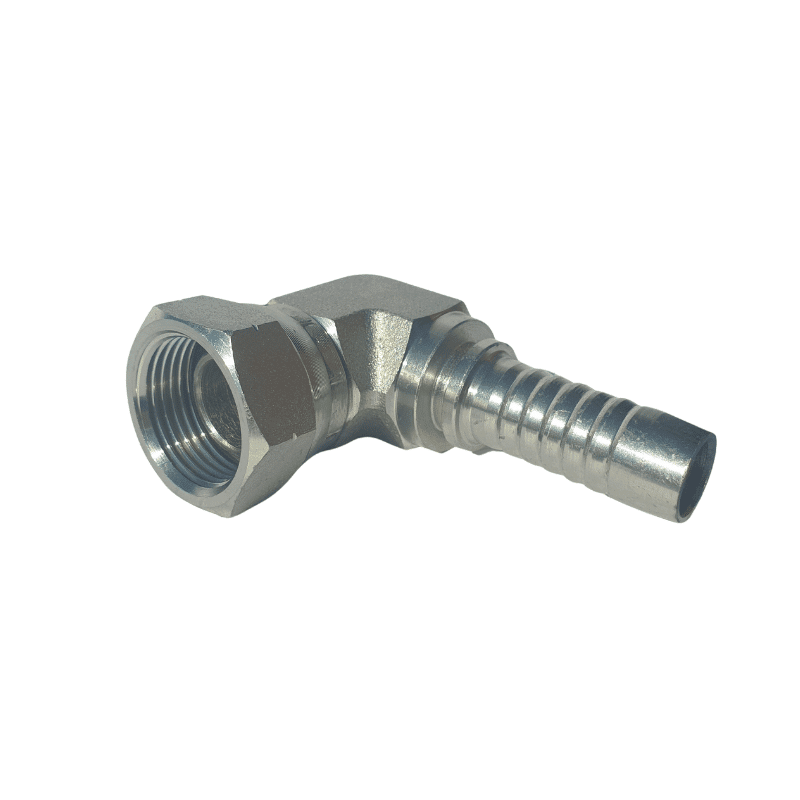

Embout à sertir coudé 90° femelle compact – Série BSP 60°

8,7526,50 HT

Embout coudé 90° femelle compact à sertir, filetage BSP – idéal pour les installations hydrauliques avec contrainte d’espace.

UGS : EMBC90FCXXXBDNXX Catégories : , ,
Description

Embout à sertir coudé à 90° tournant femelle compact série JIC 37° (UNF) pour flexible hydraulique. Ces raccords sont parfaits pour sertir sur notre gamme de flexibles nus avec la jupe appropriée.

⚙️ Caractéristiques techniques

  • Type d’embout : Coudé 90° femelle compact

  • Série : BSP (British Standard Pipe) – filetage Gaz parallèle

  • Filetage : BSPP (G) – type parallèle

  • Angle : 90°

  • Type de sertissage : À sertir pour flexibles hydrauliques

  • Matériau : Acier galvanisé haute résistance à la corrosion

  • Norme : ISO 8434-6 / BS 5200

Avantages

  • Design compact pour un gain de place important

  • Filetage BSP parallèle courant et largement utilisé en hydraulique

  • Étanchéité fiable avec joint torique ou bague plate

  • Fabrication robuste en acier galvanisé

  • Compatible avec une large gamme de flexibles hydrauliques

🚜 Applications

  • Réseaux hydrauliques agricoles (tracteurs, moissonneuses)

  • Machines industrielles ou de levage

  • Véhicules de TP et manutention

  • Ateliers de maintenance hydraulique

  • Remplacement rapide sur circuits existants en BSP

📦 Contenu du produit

  • 1 embout à sertir coudé 90° femelle compact – Filetage BSP parallèle

🚚 Livraison & Garantie

  • Expédition en 24h sous réserve de stock

  • Garantie qualité sur la fabrication

Cotes BSPP

Dimension en pouces BSPDimension filetage mâleDimension filetage femelleFPP (Filets par pouce)
1/8''9.73 mm8.57 mm28
1/4''13.16 mm 11.45 mm19
3/8''16.66 mm14.95 mm19
1/2''20.96 mm18.63 mm14
3/4''26.41 mm24.12 mm14
1''33.25 mm30.29 mm11
1''1/441.6 mm39.3 mm11
1''1/247.80 mm44.85 mm11
2''59.61 mm56.66 mm11
3''87.88 mm84.93 mm11
4''113.03 mm110.07 mm11

Tableau cotes JIC (UNF)

Dimension en pouces JIC (UNF)Dimension filetage mâleDimension filetage femelle
7/16"11.11 mm9.71 mm
1/2"12.70 mm11.12 mm
9/16"14.29 mm12.70 mm
5/8"15.85 mm14.32 mm
3/4"19.05 mm17.33 mm
7/8"22.23 mm20.26 mm
1"1/1626.99 mm24.70 mm
1"3/1630.16 mm27.87 mm
1"5/1633.34 mm31.05 mm
1"5/841.27 mm38.98 mm

Informations complémentaires
Poids 0,1 kg
Dimensions raccords

1/4" BSP

,

3/8" BSP

,

1/2" BSP

,

3/4" BSP

,

1" BSP

Diamètre nominal

1/4 (DN06)

,

5/16 (DN08)

,

3/8 (DN10)

,

1/2 (DN12)

,

5/8 (DN16)

,

3/4 (DN20)

,

1 (DN25)
