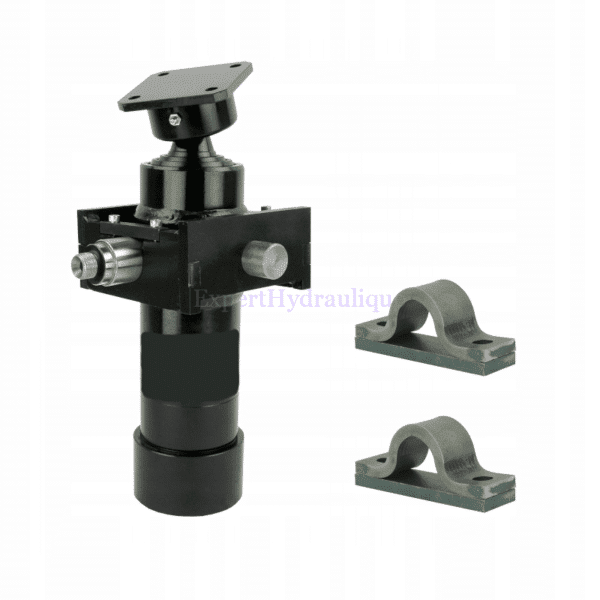

Le vérin hydraulique télescopique permet de soulever et de déplacer des charges lourdes grâce à un système de tubes imbriqués. Il est conçu pour optimiser l’espace, ce type de vérin offre une grande capacité de levage tout en étant compact.
Ce vérins télescopiques se distinguent par son efficacité à atteindre des hauteurs importantes avec un faible encombrement, il facilite l’accès aux zones difficiles d’accès.
Il est également composé d’un berceau, il sert principalement à fournir un support stable et sécurisé pour le vérin. Tout cela en lui permettant de pivoter ou de s’incliner dans une certaine mesure.
Ce berceau est essentiel pour des applications où le vérin subit des forces de traction et de compression importantes et ou un certain degré de mouvement est nécessaire pour aligner le vérin avec la charge ou la direction de force exercée.
C’est un vérin simple effet, il utilise la pression du fluide pour déplacer le piston dans un seul sens. Le retour se fait par le poids de la charge.
Caractéristiques du vérin hydraulique télescopique :
- Vérin simple effet
- Nombre d’éléments : 3
- Poids maximum de la remorque avec charge : 5 tonnes
- Entraxe fermé : 396,5 mm
- Entraxe ouvert : 1096,5 mm
- Courses : 700 mm
- Diamètre palier : 40 mm
- Implantation interne huile : M22x150 dans un diamètre palier de 40 mm
- Besoin en huile : 2,5 l/m
- Vitesse maximale de la tige de piston : 0,5 m/s
- Pression au démarrage : 5 bar
- Pression nominale : 200 bar
- Pression de service maximal : 160 bar
- Plage de température de fonctionnement : -15C à 80°C
- Poids : 18,5 kg
Accessoire :
- 2 Fixation pour le montage
- Berceau
Avantages du vérin télescopique :
- Conception solide
- Longue durée de vie
- Fiabilité du vérin
- Privilégié pour des système nécessitant de la précision et de la puissance
- Facilité l’accès au zone difficile ou restreinte
Applicable dans :
- La construction
- L’agriculture
- L’industrie
