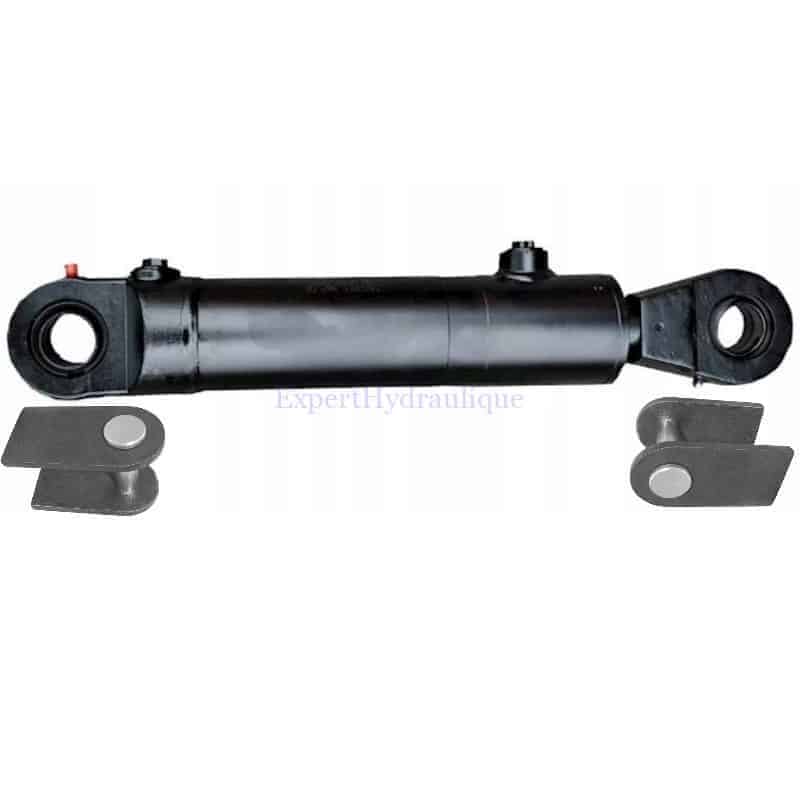

Vérin hydraulique double effet avec des rotules de 40mm, une tige de 45mm et un piston de 80mm. La course est à choisir. Ce vérin est fournit avec des chapes à souder pour les fixations.
Caractéristiques vérin hydraulique double effet 45/80 :
- Pression maxi: 240 bars.
- Diamètre extérieur de la rotule : 100 mm
- Diamètre intérieur du fût : 92 mm
- Diamètre du piston: 80 mm
- Diamètre de la tige: 45 mm
- Rotule côté tige diamètre 40 avec graisseur. (Rotule vissée)
- Rotule côté fond diamètre 40 avec graisseur. (Rotule soudée)
- Raccordement hydraulique 27×200.
- Température de fonctionnement -40 °C à + 60 °C
- Apprêt peinture noir
Vérin hydraulique double effet rotules 40 mm :
Référence | ØT (Tige) | ØP (Piston) | ØF (Fût) | ØM | ØGE (Rotules) | Course | entraxe fermé | P max (bar) | B (Bossages) | ØE (Extérieur) |
---|---|---|---|---|---|---|---|---|---|---|
VD4580200R | 45 | 80 | 92 | 30x150 | 40 | 200 | 543 | 240 | 27x200 | 100 |
VD4580220R | 45 | 80 | 92 | 30x150 | 40 | 220 | 563 | 240 | 27x200 | 100 |
VD4580250R | 45 | 80 | 92 | 30x150 | 40 | 250 | 593 | 240 | 27x200 | 100 |
VD4580320R | 45 | 80 | 92 | 30x150 | 40 | 320 | 663 | 240 | 27x200 | 100 |
VD4580400R | 45 | 80 | 92 | 30x150 | 40 | 400 | 743 | 240 | 27x200 | 100 |
VD4580500R | 45 | 80 | 92 | 30x150 | 40 | 500 | 840 | 240 | 27x200 | 100 |
VD4580630R | 45 | 80 | 92 | 30x150 | 40 | 630 | 980 | 240 | 27x200 | 100 |
VD4580800R | 45 | 80 | 92 | 30x150 | 40 | 800 | 1140 | 240 | 27x200 | 100 |
Avantages :
Caractéristiques des chapes 40 mm :
- Matière: acier trempé
- Dimensions: 180 mm x 100 mm
- Epaisseur de la plaque: 12 mm
- Broche longueur 100 mm épaisseur 40 mm
- Goupille BETA fournie
- Ecartement maximum de la broche: 70 mm
- Diamètre du perçage: fi 40 mm
Si vous avez un doute n’hésitez pas à nous joindre ici
Garantie :
Produit CE, ces chapes sont garanties 1 an.
