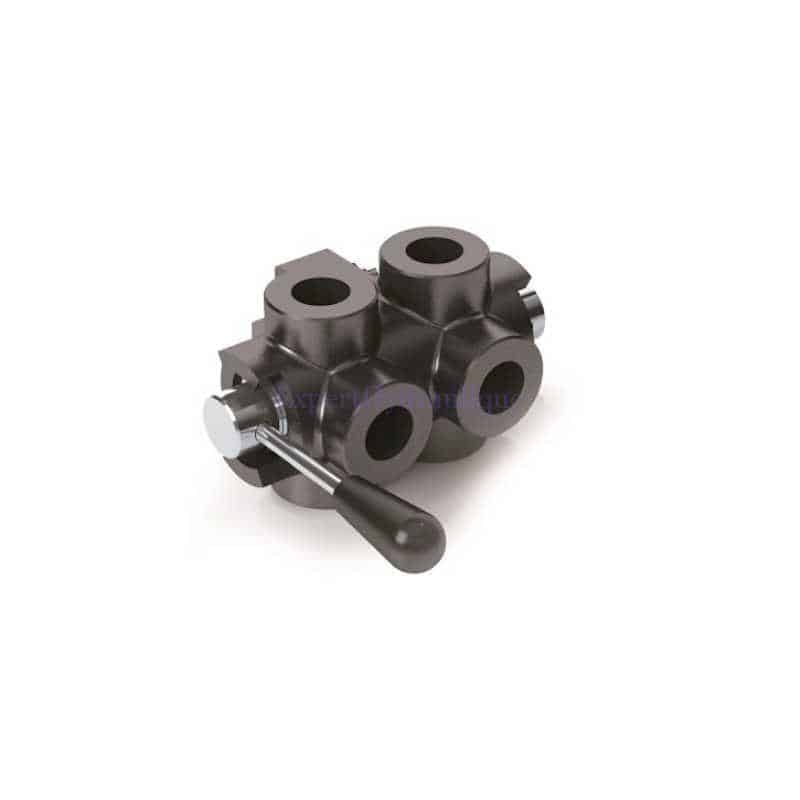

Cette vanne 6 voies hydraulique NO 250 Bars avec des implantations en 3/8″ BSP permet d’accueillir une fonction supplémentaire sur votre circuit hydraulique.
La position neutre est normalement ouverte.
Fonctionnement de la vanne 6 voies hydraulique 250 Bars :
- Connecter la pression en P et P’
- Choisissez la sortie A B ou A’ B’ pour la sélection des différents circuits hydrauliques.
- En position 1: Le débit hydraulique est connecté à la sortie A B de la vanne.
- Position 2: Le débit hydraulique est connecté à la sortie A’ B’ de la vanne.
- Grace à la position centrale: tout est ouvert.
- Cette vanne vous permet de doubler une fonction hydraulique double effet sur un circuit hydraulique.
Caractéristiques de cette vanne 6 voies :
- Débit maximal : 50 l/min
- Nombre de trous hydrauliques dans le corps : 6
- Filetages internes dans le corps : [BSP] 3/8″
- Matériau du corps : fonte
- Pression maximale admissible : 300 bars
- Pression de service maximum recommandée: 250 bars.
- La vanne est livrée avec son levier de positionnement.
