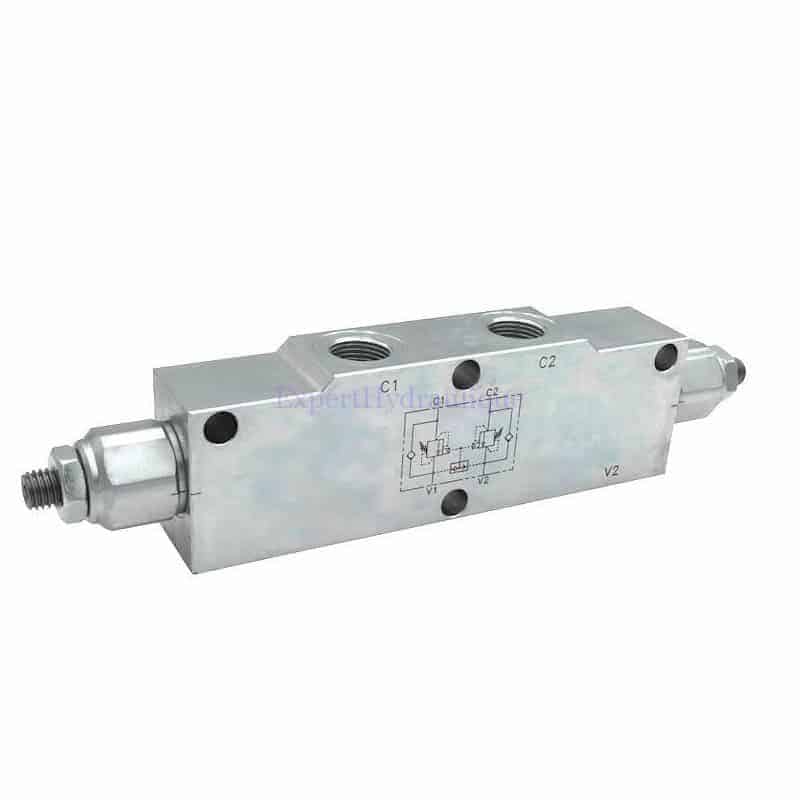

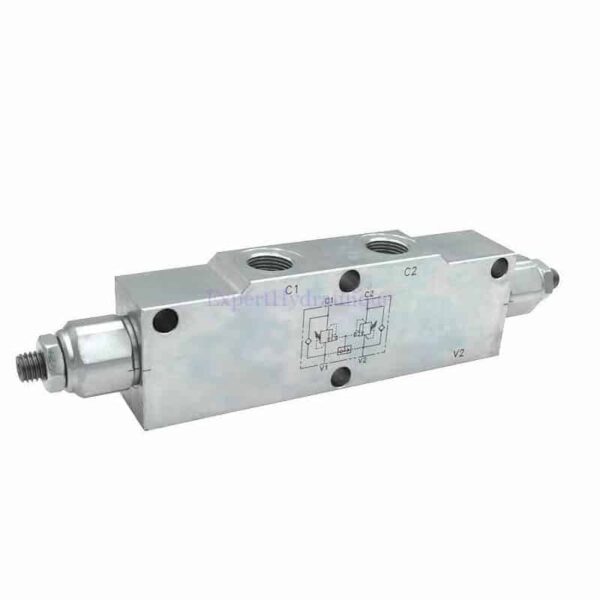

Description de cette valve d’équilibrage :
Valve d’équilibrage implantation BSP .
La valve d’équilibrage à pour fonction de retenir une charge menante. Elle est obligatoire pour assurer la sécurité des personnes qui travaillent autour des fonctions hydrauliques tel que les mini pelles, pelleteuses, chargeurs, …
C’est un élément de sécurité qui permet de bloquer un récepteur hydraulique comme un vérin hydraulique dans la position ou il est .
Si vous coupez les flexibles hydrauliques qui alimentent le vérin hydraulique. Le vérin ne bougera pas de position.
Pour pouvoir changer la position du vérin il faut envoyé de la pression pour déverrouiller la valve.
Caractéristiques :
- Corps acier zingué bichromaté.
- Réglage usine : 320 bar.
- Réglage de la valve au minimum à 1,3 fois la pression de charge afin de permettre une fermeture rapide.

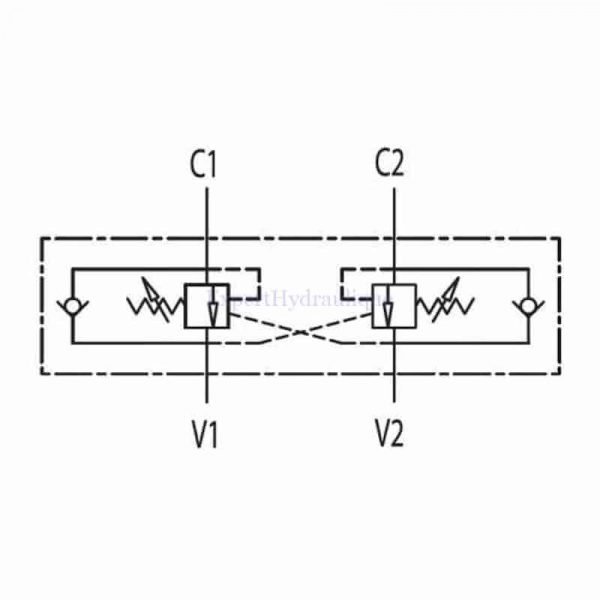

- V1 et V2 alimentation en pression ( sortie du distributeur double effet)
- C1 et C2 en direction des orifices du vérin
- Débit maximum ( voir tableau )

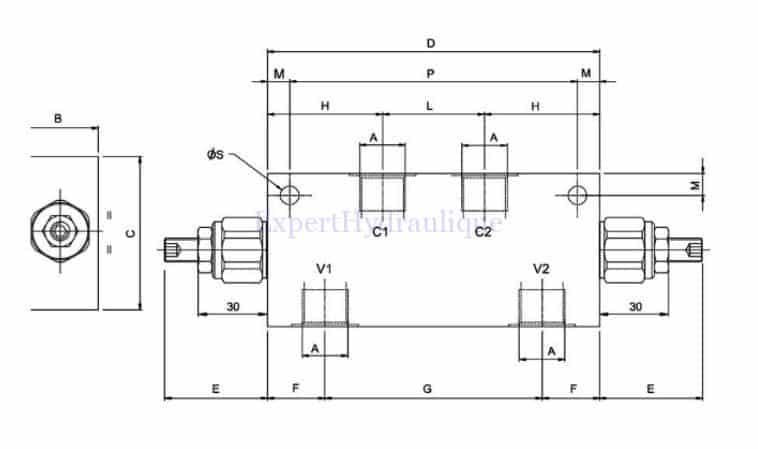

- Implantation ( voir tableau)
Pression maxi bars | B mm | C mm | D mm | F mm | G mm | H mm | L mm | M mm | P mm | Q mm | R mm | S mm | T mm | Poids en kg | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FGVBC3014 | BSP 1/4 | 30 | 350 | 29 | 49 | 150 | 23 | 104 | 51 | 48 | 10 | 8 | 134 | 5.5 | 8.2 | 38 | 1.57 |
FGVBC3038 | BSP 13/8 | 40 | 350 | 29 | 49 | 150 | 23 | 104 | 51 | 48 | 10 | 8 | 134 | 5.5 | 8.2 | 38 | 1.55 |
FGVBC3012 | BSP 1/2 | 60 | 350 | 29 | 59 | 150 | 21 | 108 | 51 | 48 | 12 | 8 | 134 | 7.5 | 8.2 | 43 | 1.78 |
FGVBC3034 | BSP 3/4 | 120 | 350 | 39 | 69 | 210 | 26 | 158 | 72 | 66 | 13 | 10 | 190 | 8.5 | 10.5 | 52 | 4.5 |
