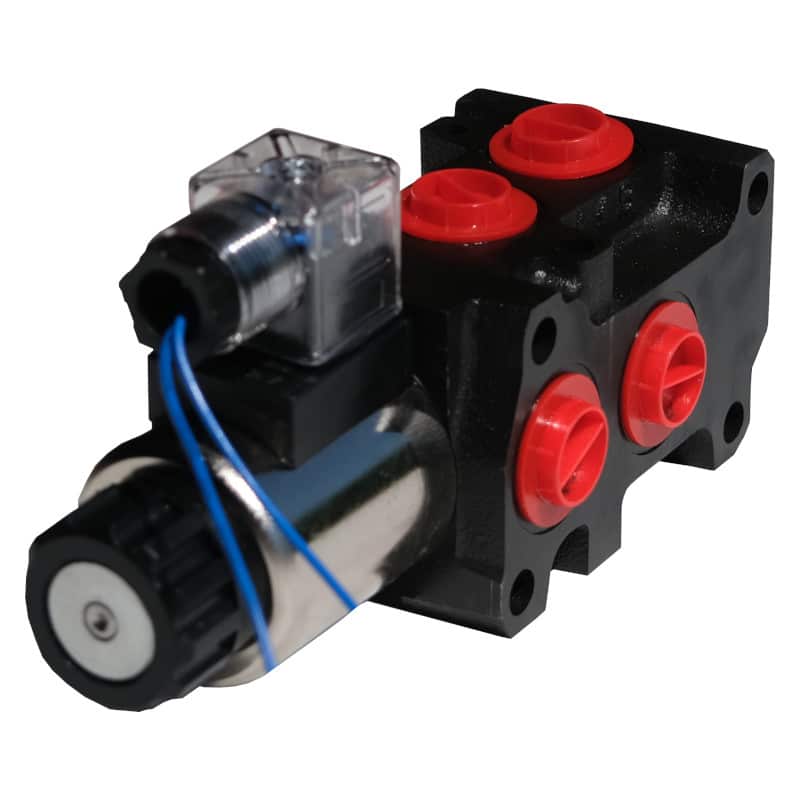

Sélecteur de circuit hydraulique 60 l/mn 24 volts 1/2 BSP

Ce sélecteur de fonction pour circuit hydraulique peut accepter un débit maximal de 60 l/mn. Il est particulièrement adapté pour doubler des fonctions hydrauliques jusqu’à 60 l/mn. Les implantations sont en 1/2″ BSP.

Caractéristiques d’un sélecteur de fonction 60l/min :

• Pression de service max 210 bars.
• Implantation 1/2 BSP pour tous les orifices. (A B C D P T)
• Electrovanne 6 voies 24 volts
• Raccordement : 1/2 BSP
• Débit maxi 60l/min
• Bobine 24Vdc 45W
• Entraxe entre 2 orifices : 37mm
• Branchement standard DIN43650 (Prise Hirschman)
• Livré avec prise Hirschman (connecteur électrique)
• Ø orifices pour les vis traversantes : 8,5mm
• Entraxe de fixation 46 mm x 81 mm

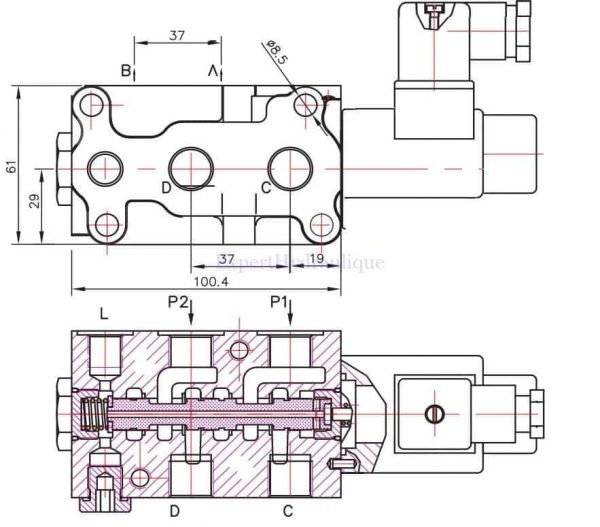

Image 2: Schéma du sélecteur de circuit hydraulique 60 l/mn 24 volts 1/2 BSP.

Image 3: Dessin du montage d’un sélecteur sur circuit hydraulique.

Image 4: Schéma avec un sélecteur.

Image 5: Schéma avec deux sélecteurs empilés.

Vous pouvez empiler les distributeurs. Cela permet d’obtenir autant de fonctions supplémentaires que vous voulez et ceci jusqu’à 3 sélecteurs maximum.
Si vous voulez visualiser à distance si l’électrovanne est bien alimenté nous vous recommandons d’utilisez la prise lumineuse.

Avantages :

• Un sélecteur de circuit hydraulique haut de gamme.
• Simple à installer avec des orifices en 1/2 BSP, permet de ne pas faire de pertes de charges à l’entrée ou à la sortie du sélecteur. livré avec notice de montage et d’utilisation.
• Utilisez un distributeur pour des professionnelles exigeants en terme de performances.
• Possibilité de doubler une fonction hydraulique n’importe où sur votre matériel. Il suffit de ramener le câble électrique au poste de commande. L’activation de l’électrovanne permet la fonction supplémentaire.
