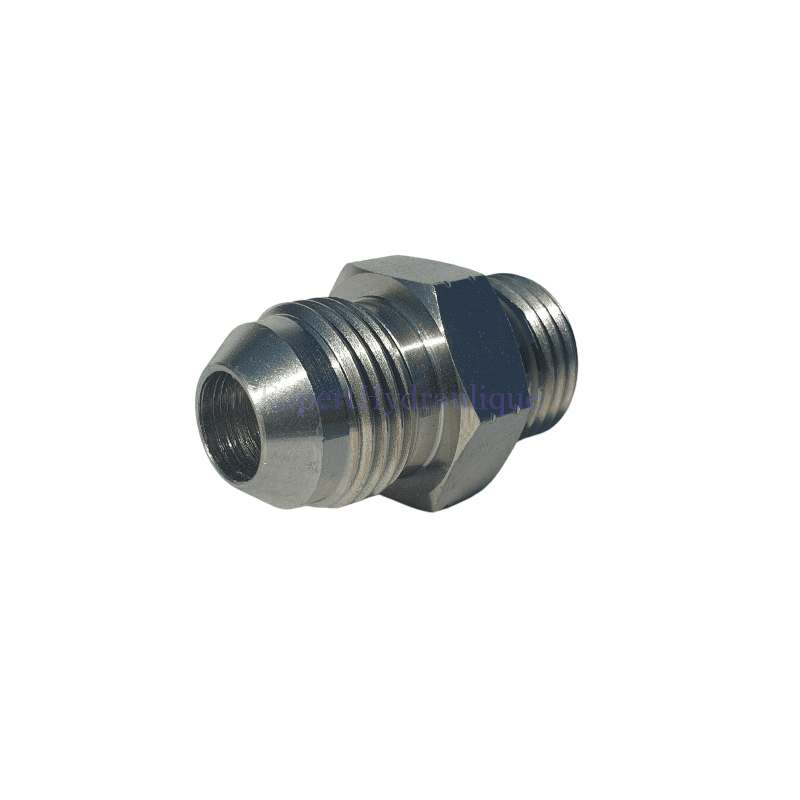

Raccord adaptateur mâle 3/4-16 JIC – mâle 11/16 ORFS
€9,74 HT
Adaptateur 3/4″ JIC mâle vers 11/16″ ORFS mâle, conçu en acier galvanisé pour une résistance optimale aux pressions et à la corrosion.
En stock (Livraison 24H)
Remises par quantité :
EUR €9,25
-5.03%
10-24
Pieces
EUR €8,77
-9.96%
25-49
Pieces
EUR €8,28
-14.99%
50-99
Pieces
EUR €7,31
-24.95%
100-499
Pieces
EUR €5,84
-40.04%
500+
Pieces
Description
Ce raccord hydraulique droit adaptateur mâle – mâle aussi appelé réduction est utilisé pour passé d’une implantation en 3/4″-16 JIC (UNF) à une implantation en 11/16″ ORFS (UNF) . Avez ce raccord, vous passez notamment de la série JIC à la série ORFS. Ces deux types de raccords sont des raccords UNF.
⚙️ Caractéristiques techniques
- Type : Raccord adaptateur droit mâle – mâle
- Filetage côté 1 : 3/4″-16 JIC (UNF)
- Filetage côté 2 : 11/16″-16 ORFS (UNF)
- Etanchéité côté 1 : Cône à 37° (JIC) aussi appelé par certains côné à 74° (puisque 37° de chaque côté donne 74°)
- Etanchéité côté 2 : Joint torique encastré
- Matière : Acier galvanisé
- Normes : SAE J514 / SAE J1453
✅ Avantages
- Connexion fiable entre JIC et ORFS
- Résistant à la corrosion grâce à l’acier galvanisé
- Joint torique intégré pour une meilleure étanchéité
- Idéal pour les applications hydrauliques haute pression
🚜 Applications
- Matériel agricole
- Engins de chantier et TP
- Systèmes hydrauliques industriels
- Machines forestières
📦 Contenu du produit
- 1x Adaptateur 3/4″ JIC mâle – 11/16″ ORFS mâle
🚚 Livraison & Garantie
- Expédition rapide : Préparation et expédition sous 24 heures pour les pièces en stock
- Garantie : 1 an de garantie contre les défauts de fabrication
Tableau cotes ORFS
| Dimension en pouces ORFS | Dimension filetage mâle | Dimension filetage femelle |
|---|---|---|
| 9/16" | 14.29 mm | 12.70 mm |
| 11/16" | 17.46 mm | 15.74 mm |
| 13/16" | 20.63 mm | 18.90 mm |
| 1" | 25.40 mm | 23.40 mm |
| 1"3/16 | 30.16 mm | 27.87 mm |
| 1''7/16 | 36.51 mm | 34.22 mm |
| 1"11/16 | 42.86 mm | 40.74 mm |
| 2" | 50.80 mm | 48.50 mm |
Tableau cotes JIC (UNF)
| Dimension en pouces JIC (UNF) | Dimension filetage mâle | Dimension filetage femelle |
|---|---|---|
| 7/16" | 11.11 mm | 9.71 mm |
| 1/2" | 12.70 mm | 11.12 mm |
| 9/16" | 14.29 mm | 12.70 mm |
| 5/8" | 15.85 mm | 14.32 mm |
| 3/4" | 19.05 mm | 17.33 mm |
| 7/8" | 22.23 mm | 20.26 mm |
| 1"1/16 | 26.99 mm | 24.70 mm |
| 1"3/16 | 30.16 mm | 27.87 mm |
| 1"5/16 | 33.34 mm | 31.05 mm |
| 1"5/8 | 41.27 mm | 38.98 mm |
Informations complémentaires
| Poids | 0,1 kg |
|---|---|
| Dimensions raccords |
3/4"-16 JIC (UNF) ,11/16"-16 ORFS (UNF) |
| Type de raccord |
Droit M/M |
| Etanchéité |
Cône ,Joint encastré |
