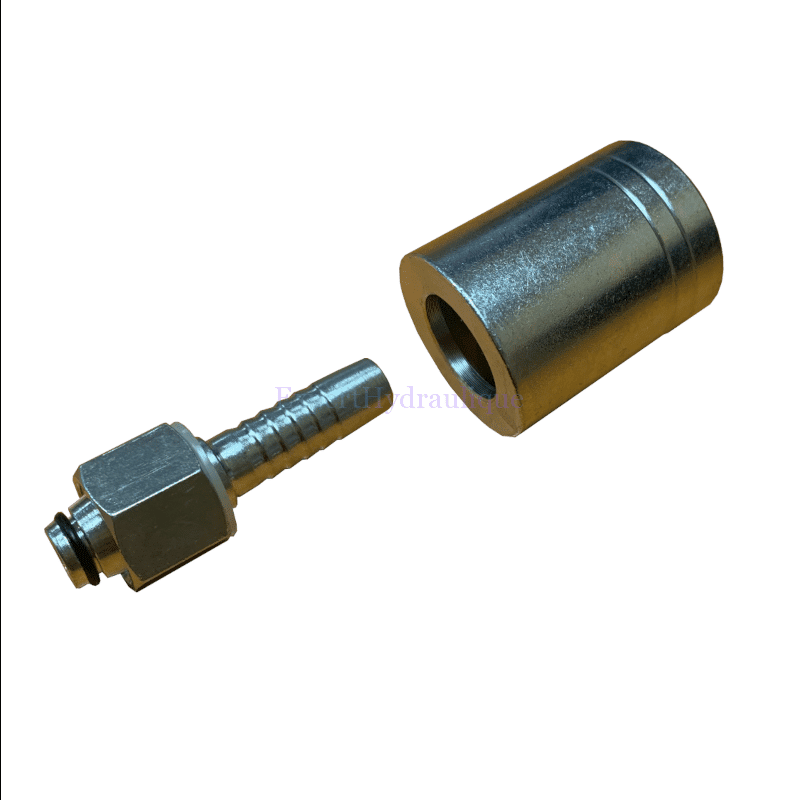

Raccord à sertir jupe + embout droit femelle 2SN / 2SC
Plage de prix : €2,40 à €62,07 HT
Raccord à sertir droit femelle pour les flexibles 2SN / 2SC , comprenant embout et jupe. Choisissez le raccord qu’il vous faut !
Description
Raccord à sertir droit femelle 12L pour flexible 2 tresses (2SN – 2SC), comprenant embout et jupe.
Caractéristiques de ce raccord à sertir jupe + embout droit femelle 2SN / 2SC :
- Embout : Femelle Métrique série L cône 24°
- Fabriqué selon les normes suivantes : PN-65 / M 73140, PN-65 / M-73141, DIN 3901, DIN 3902.
- Diamètre nominal de la jupe : à choisir.
Tableau cotes Métrique série S
| Dimensions en pouces Métrique (Série S) | Dimension filetage mâle | Dimension filetage femelle |
|---|---|---|
| 6S (M14x150) | 14 mm | 12.30 mm |
| 8S (M16x150) | 16 mm | 14.40 mm |
| 10S (M18x150) | 18 mm | 16.37 mm |
| 12S (M20x150) | 20 mm | 18.40 mm |
| 14S (M22x150) | 22 mm | 20.40 mm |
| 16S (M24x150) | 24 mm | 22.40 mm |
| 20S (M30x150) | 30 mm | 27.83 mm |
| 25S (M36x150) | 36 mm | 34.30 mm |
| 30S (M42x150) | 42 mm | 39.83 mm |
| 38S (M52x150) | 52 mm | 50.80 mm |
Informations complémentaires
| Poids | 0,2 kg |
|---|---|
| Dimensions raccords | 06L (M12x150) ,08L (M14x150) ,10L (M16x150) ,12L (M18x150) ,15L (M22x150) ,18L (M26x150) ,22L (M30x200) ,28L (M36x200) ,35L (M45x200) ,42L (M52x200) |
| Diamètre nominal | 1/4 (DN06) ,5/16 (DN08) ,3/8 (DN10) ,1/2 (DN12) ,5/8 (DN16) ,3/4 (DN20) ,1 (DN25) ,1 1/4 (DN32) ,1 1/2 (DN40) ,2 (DN50) |
