DISTRIBUTEUR ELECTRIQUE CETOP 5 ( NG10) A et B vers T en position milieu

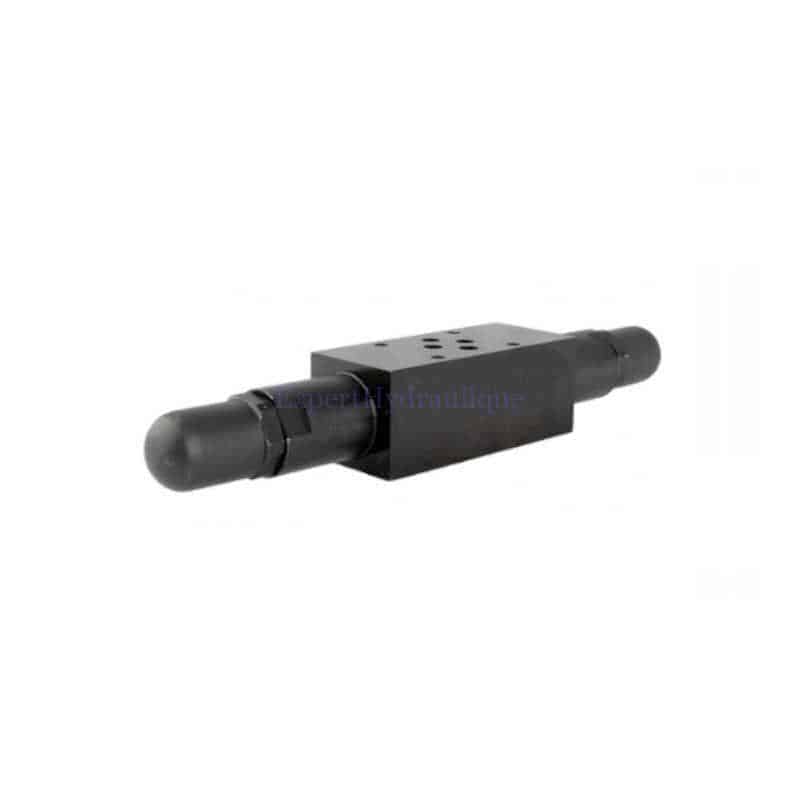

Limiteur de pression double en sandwich / empilable sur A et B.
Réglage des pression individuel sur A et B ( réglage de la pression manuel par vis et contre écrou).
La norme CETOP5 NG10 DG4V est un standard de fixation et implantation des distributeurs hydraulique de ce type.
Le distributeur se monte uniquement sur les embases prévues pour ce standard CETOP5.
Le CETOP 5 est très répandu dans le mobile tel que le TP, l’agri, le parc et jardin , la marine ou l’industrie.
Référez vous au plan ci dessous pour connaitre cette implantation.
CETOP 5 INTERFACE DIMENSIONS:
CARACTÉRISTIQUES Distributeur hydraulique électrique 50 l/mn 2 fonctions:
- Pression de travail maximum: 315 bars
- Débit maximum [l/min] : 100 l/mn
- Plage de réglage 0 à 315 bars
- Pureté de l’huile : ISO4406 20/18/15 (US 9)
- T max de fonctionnement 80 °
- Cotes d’installation CETOP 5, DG4V NG10
Schema hydraulique du bloc:
AVANTAGES:
Affinez vos montage et vos installation avec les bloc modulaire CETOP 5 que vous pouvez installer en sandwich ou en empilable.
SIMPLE A INSTALLER:
Le module est livré avec ses 4 vis de fixation.
Le module est livré avec ses 4 vis de fixation.
GARANTIE :
Produit CE, garantie 1 an.
