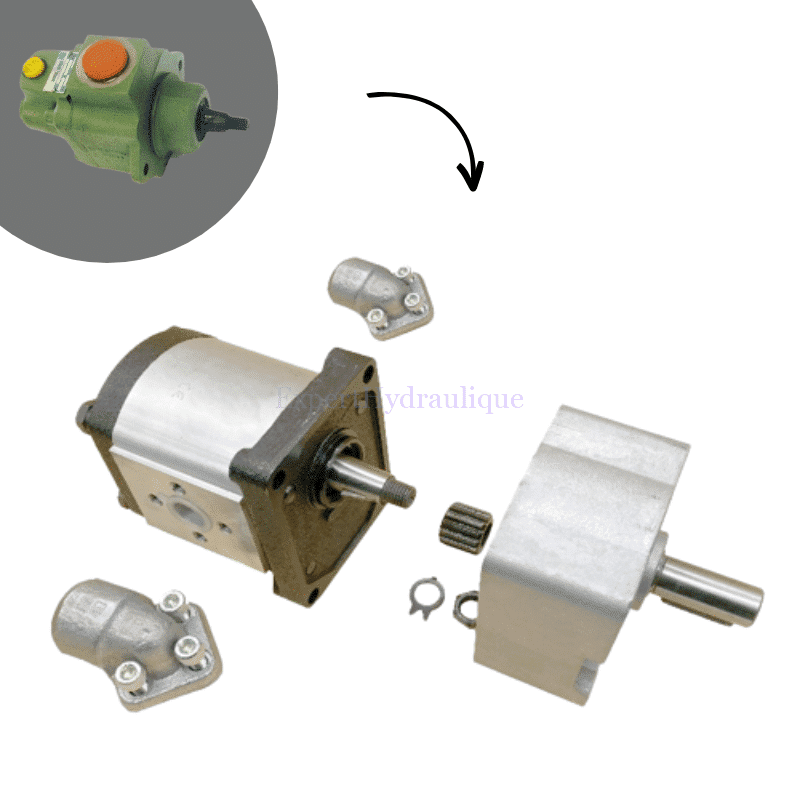

Ce kit va vous permettre de remplacer la pompe montée d’origine sur le véhicule Manitou MB20.
Caractéristiques du kit pompe avec contre palier pour Manitou MB20 :
- 1 contre palier arbre de 22 mm claveté
- 1 joint entre le contre palier et la pompe
- 1 manchon d’accouplement conique intérieur et cannelé extérieur
- 1 bride coudée 90° aspiration en 3/4
- 1 bride coudée 90° (coté pression) refoulement en 1/2
- 1 pompe hydraulique Groupe 2 : rotation gauche, cylindrée 17cm3, arbre conique 1/8, fixation avant en 71,4 mm x 96,2 mm et centrage 36,5 mm pour une épaisseur de centrage de 5 mm
Référence première monte : LEDUC B16S ou B16-2
Procédure à suivre pour l’installation de votre kit de remplacement :
1er étape : Repercer en 22 cm cylindrique clavetté.
2ème étape: Insérer votre contre pallier dans le trou que vous venez de percer.
3ème étape: Placez le manchon d’accouplement conique intérieur et cannelé extérieur dans votre contre pallier.
4ème étape: Insérer votre pompe dans votre contre pallier (grâce au manchon d’accouplement) sans oublier le joint papier entre les deux.
5ème étape: placer vos brides sur la pompe.
6ème étape: Refaire les connexions hydrauliques aspiration et refoulement.
