Kit pompe contre palier pour modification ou création de montage

Ce kit va vous permettre de remplacer des montage trop vieux où les pompes intégraient des contre palier, Je pense ici notamment à MBTRACT.
Il permet aussi de créer de nouvelles installations en ajoutant une poulie et en faisant l’entrainement par courroie.

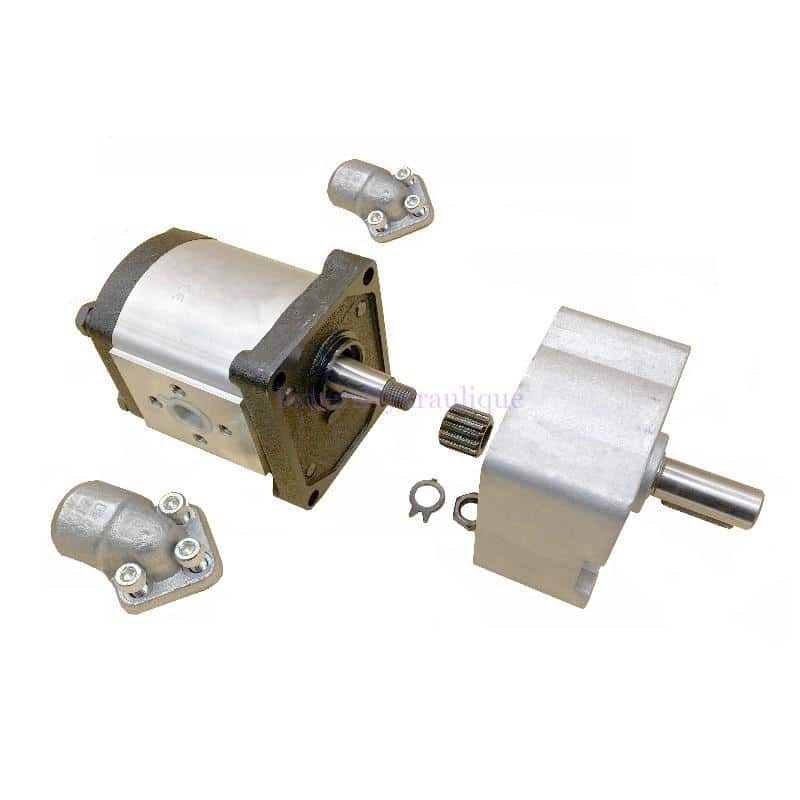

Le kit comprends :

• 1 contre palier arbre de 22 mm
• 1 joint entre le contre palier et la pompe
• 1 manchon d’accouplement conique intérieur et cannelé extérieur
• 1 bride coudée 90 ° aspiration en 3/4
• 1 bride coudée 90° (coté pression) refoulement en 1/2
• 1 pompe hydraulique Groupe 2 avec sélection sens de rotation et cylindrée

Pompe hydraulique GR2 ”standard italien”

Arbre conique 1/8.
Flasque type Italien avec une fixation du flaque avant en 71,4 mm x 96,.2 mm
Centrage 36,5 mm pour une épaisseur de centrage de 5 mm
Dans cette configuration en rotation droite cette gamme de pompe est complètement adaptée au multiplicateur arbre mâle suivant
Sélectionné vos brides de fixation ici

Côtes détaillées:



Tableau pour mieux comprendre le sens de rotation et identifier correctement ma pompe c’est ici !

Caractéristiques en Caractéristiques en fonction des cylindrées :

Cylindrée (cm3/tr)	Pression maxi de service (bar)	Vitesse maxi (tr/min)	A	B	Aspiration			Refoulement
6,3	250	3500	42,5	80	30	M6	15	30	M6	15
8,2	250	3500	42,5	80	30	M6	20	30	M6	15
11,3	250	3500	48	91,1	40	M6	20	30	M6	15
14	250	3500	50	95,4	40	M6	20	30	M6	15
17	250	2500	52	98,6	40	M6	20	30	M6	15
19	200	2500	54	103,5	40	M6	20	30	M6	15
22	180	2000	57	108,5	40	M6	20	30	M6	15
25	160	2000	59,2	113,4	40	M6	20	40	M6	15

Cotes BSPP

Dimension en pouces BSP	Dimension filetage mâle	Dimension filetage femelle	FPP (Filets par pouce)
1/8''	9.73 mm	8.57 mm	28
1/4''	13.16 mm	11.45 mm	19
3/8''	16.66 mm	14.95 mm	19
1/2''	20.96 mm	18.63 mm	14
3/4''	26.41 mm	24.12 mm	14
1''	33.25 mm	30.29 mm	11
1''1/4	41.6 mm	39.3 mm	11
1''1/2	47.80 mm	44.85 mm	11
2''	59.61 mm	56.66 mm	11
3''	87.88 mm	84.93 mm	11
4''	113.03 mm	110.07 mm	11
