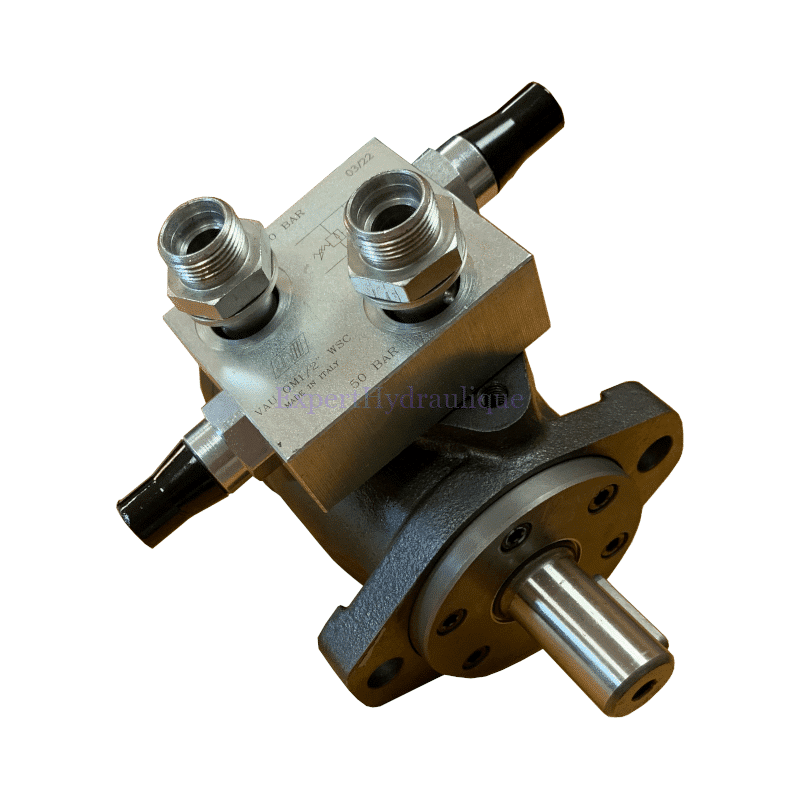

Voici une solution pour vous sous forme de kit, comprenant un moteur hydraulique avec un arbre de 25 mm, un limiteur de pression double, deux raccords en 1/2 BSP, 4 vis et 4 rondelles.
Caractéristiques d’un moteur hydraulique OMP OMR OMH + limiteur de pression double + 4 vis et rondelles + raccords 1/2 BSP :
Arbre cylindrique de 25 mm
Sens de rotation : Bidirectionnel ( Il peut fonctionner dans les deux sens)
Alimentation: 1/2 BSP connexion latérale
Drain: 1/4″ pouce BSP dans le couvercle arrière.
L’utilisation du drain est particulièrement recommandé lorsque vous avez un autre moteur derrière ou que vous changez régulièrement de sens de rotation
Matériau du corps : fonte
Caractéristiques détaillées de ces moteur hydraulique OMR :
| MMP 25 | MMP 32 | MMP 36 | MMP 50 | MMP 80 | MMP 100 | MMP 125 | MMP 160 | MMP 200 | MMP 250 | MMP 315 | MMP 400 | MMP 500 | |
| Débit maxi continu | 40 | 40 | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Débit max intermittent | 45 | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Pression maxi continu (bars) | 100 | 140 | 125 | 140 | 140 | 140 | 140 | 140 | 140 | 110 | 90 | 70 | 60 |
| Pression maxi intermittente (bars) | 140 | 165 | 165 | 175 | 175 | 175 | 175 | 175 | 175 | 140 | 140 | 105 | 90 |
| Couple maxi continu (N.m) | 34 | 41 | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| Couple maxi intermitent (N.m) | 47 | 56 | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 |
| Couple maxi en pointe (N.m) | 62 | 71 | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 |
| Vitesse maxi continu (tr/mn) | 1550 | 1250 | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| Vitesse maxi intermittente (tr/mn) | 1950 | 1550 | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 |
| Puissance maxi continu (KW) | 6.7 | 6.4 | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| Puissance maxi intermittente (KW) | 7.7 | 7.5 | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 |
| Implantations A et B | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP | 1/2 BSP |
| Implnatation drain externe | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP | 1/4 BSP |
| Poids | 5,6 | 5,6 | 5.6 | 6 | 6 | 6 | 6 | 6.2 | 6.4 | 7 | 7 | 7.4 | 8 |

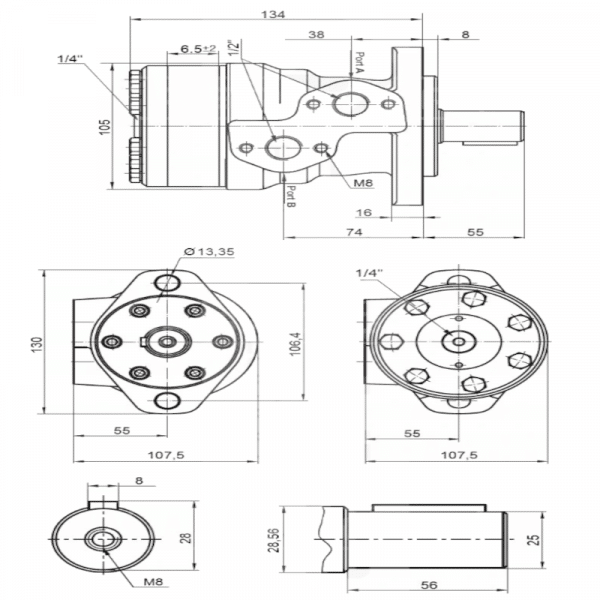

| Cotes L | 132 | 134 | 137 | 140 | 146 | 150 | 155 | 161.5 | 170 | 180 | 192 | 204 | |
| Cotes L1 | 2 | 4 | 7 | 10 | 16 | 20 | 25 | 30.5 | 38.1 | 50 | 62 | 74 | |
| Intermittent: valeur pour 6 secondes par minute maximum | |||||||||||||
| Pointe: valeur pour 0,6 seconde par minute maximum |
Si vous avez un doute n’hésitez pas à nous joindre ici.
Avantages du moteur hydraulique OMP OMR OMH :
Très faible niveau de bruit.
Longue durée de vie même dans des conditions d’utilisation difficiles
La conception des moteurs MMP est basée sur le système GEROLLER
Montage roulement a bille en bout d’arbre type 6206Z . Le roulement assure une plus haute résistance aux surcharges et une longue durée de vie du moteur. Les moteurs avec roulement à billes sont recommandés pour les installations hydrauliques qui fonctionnent dans des conditions difficiles, avec un travail long et ininterrompu dans l’agriculture et l’industrie.
Longue durée de vie même dans des conditions d’utilisation difficiles
La conception des moteurs MMP est basée sur le système GEROLLER
Montage roulement a bille en bout d’arbre type 6206Z . Le roulement assure une plus haute résistance aux surcharges et une longue durée de vie du moteur. Les moteurs avec roulement à billes sont recommandés pour les installations hydrauliques qui fonctionnent dans des conditions difficiles, avec un travail long et ininterrompu dans l’agriculture et l’industrie.

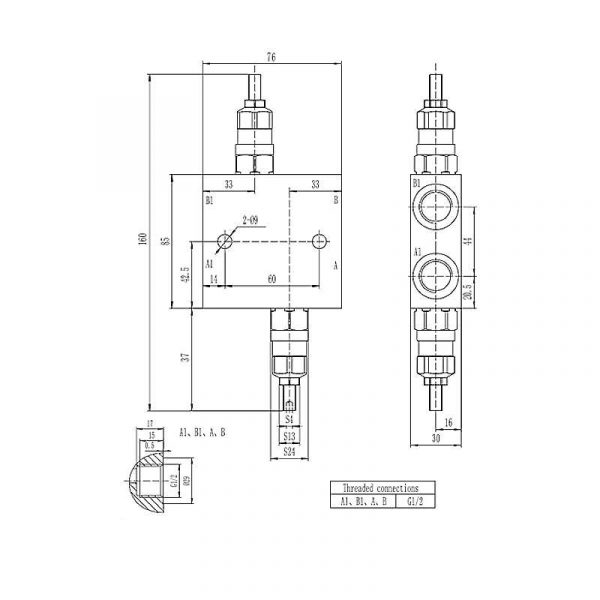

Caractéristiques du limiteur de pression double :
- Débit maximum: 60 l/mn.
- Filetage: 1/2 BSP.
- Etanchéité côté bloc: joints toriques encastrés 20 x2.65
- Plage de réglage des limiteur de pression: 50 -220 Bars.
- Réglage usine d’origine 160 bars et 50 bars
- Réglage du limiteur : 45 bars par tout complet ( attention d’utiliser un manomètre pour réaliser le réglage).
- Température de fonctionnement °C : – 4 à + 60
- Température maximum admissible °C : -15 à + 80
- Bloc en aluminium.
Caractéristiques des raccords droits 1/2 BSP et M18X150 12L :
- Filetage 1/2 BSP 60 ° avec joint étanchéité encastré
- Filetage 18X150 12 L DIN 24°
- Pression nominal: 180 Bars
- Pression maximum 230 bars
- Matière: acier galvanisé
Caractéristiques des 4 vis :
- Diamètre 8 mm
- Tête de vis 6 pans creux ( Type CHC)
- Pas de vis 1,25 mm
- Longueur: 35 mm
- Classe de boulonnerie: 10.9
Caractéristiques des 4 rondelles M8x12.7x2mm DIN 7980 :
-
- Diamètre interne: 8,1 mm
- Diamètre externe: 12,7 mm
- Epaisseur de la rondelle: 2 mm
- Traitement de surface: Zingué
- Matériau: Acier
- Norme DIN: 7980
Garantie du moteur hydraulique OMP OMR OMH + limiteur de pression double + 4 vis et rondelles + raccords :
Produit CE, cette pompe est garantie 1 an.
