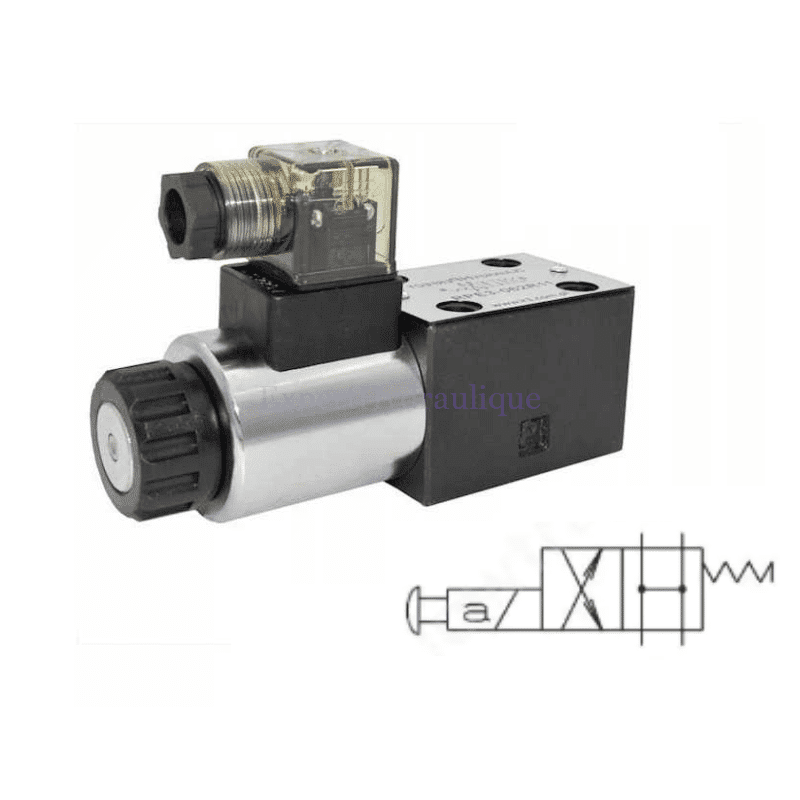

Distributeur électrique CETOP 5 schéma en H/arrêt d’urgence

Distributeur hydraulique électrique CETOP 5 (NG10) simple bobine A B P T communicants/croisé avec un bouton d’arrêt d’urgence :

Distributeur hydraulique une bobines CETOP 5 (standard industriel NG10)
La norme CETOP5 NG10 est un standard de fixation et implantation des distributeurs hydraulique de ce type.
Le distributeur se monte uniquement sur les embases prévues pour ce standard CETOP 5.
Le CETOP 5 figure parmi les standards les plus répandus dans le secteur mobile, notamment dans le TP, l’agriculture, le parc et jardin, la marine et l’industrie.
Référez vous au plan ci dessous pour connaitre cette implantation.
L’électro-distributeur intègre une bobine équipée d’une prise Hirschmann DIN43650.

Attention : Petite particularité de ce distributeur électrique, c’est un schéma avec deux parti : schéma en H/arrêt d’urgence.

Caractéristiques du distributeur hydraulique électrique CETOP 5 :

• Pression de travail maximum: 315 bars
• Débit maximum [l/min] : 100 l/mn
• Pureté de l’huile : ISO4406 20/18/15 (US 9)
• T max de fonctionnement 100 °C
• Tension : 12 VCC
• Cotes d’installation CETOP 5, NG10
• Fourni avec ses 4 vis de fixation
• Fourni avec 2 prise DIN 43650 équipé de LED témoin
• Réalisez les montage que vous voulez en utilisant l’électro distributeur sur embase CETOP 5 ou remplaçant un électro distributeur défaillant sur une installation existante.

Avantages :

Nous livrons l’électro-distributeur avec ses prises électriques et ses 4 vis de fixation.

Garantie :

Produit CE, garantie 1 an.
