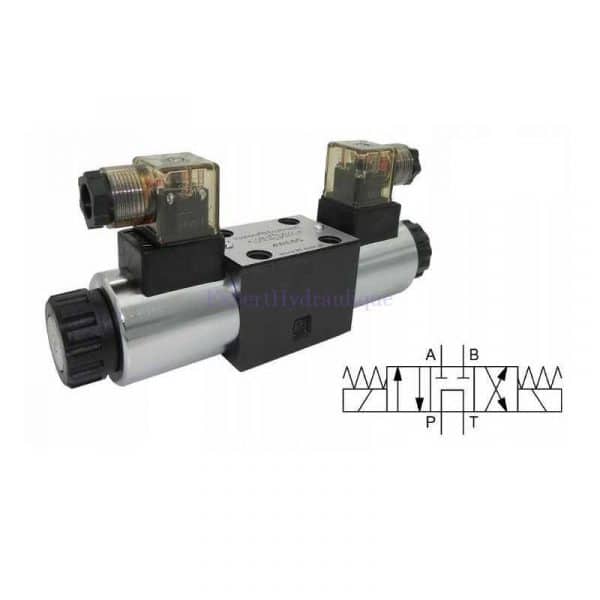

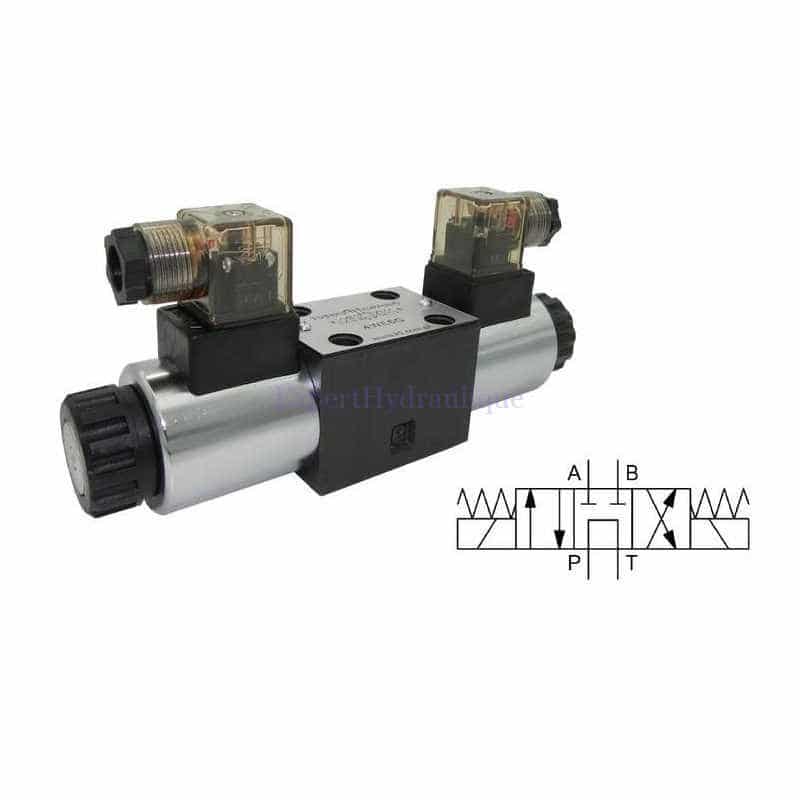

Distributeur électrique Cetop3 double bobine A/B fermé P/T Ouvert

Distributeur hydraulique électrique Cetop 3 ( NG6)  A et B fermé P et T communicant en position milieu :

Distributeur hydraulique deux bobines CETOP 3 (standard industriel NG6, AL6) La norme CETOP3 NG6 – ISO/DIS 4401-AB-03 – DIN 24347 est un standard de fixation et implantation des distributeurs hydraulique de ce type. Le distributeur se monte uniquement sur les embases prévues pour ce standard CETOP3. Le CETOP 3 est l’un des standards les plus répandu dans le mobile tel que le TP, l’agri, le parc et jardin , la marine ou l’industrie. Référez vous au plan ci dessous pour connaitre cette implantation. L’ électro distributeur est équipé de deux bobines avec des prises Hirschmann DIN43650 Forme A /

Caractéristiques d’un distributeur hydraulique électrique 50 l/mn 2 fonctions:

• Pression de travail maximum: 315 bars
• Débit maximum [l/min] : 50 l/mn
• Pureté de l’huile : ISO4406 20/18/15 (US 9)
• T max de fonctionnement 100 °
• Tension : 12 / 24 / 230 V
• Puissance de la bobine : 30 W
• Cotes d’installation CETOP 3, NG6, AL6
• Fourni avec ses 4 vis de fixation
• Fourni avec 2 prise DIN 43650 équipé de LED témoin

Equivalent montage:

• EATON VICKERS:  859212 DG4V 3 2C M U G7 60.
• REXROTH:  4WE6E

Schema hydraulique du tiroir : Particulièrement adapté pour mettre les moteurs hydrauliques en roue libre ou permettre à un vérin d’avoir toute liberté de position tant que l’on enclanche pas de bobine:

Avantages :
