Lorsque vous alimentez votre moteur hydraulique et que vous ramener le levier d’un seul coup au milieu avec un schéma normal vous bloquez le moteur comme vous bloqueriez un vérin par exemple. Mais le moteur lui, il a déjà pris de la vitesse et ne peut pas passer de 500 tr/mn à 0 d’une seconde à l’autre !!!
Il lui faut donc une sorte de ”roue libre” qui est réalisé par ce schéma de distributeur particulier.
Ce distributeur hydraulique est particulièrement adapté à toute application sur des circuits hydrauliques ne dépassant pas 40 l/mn.

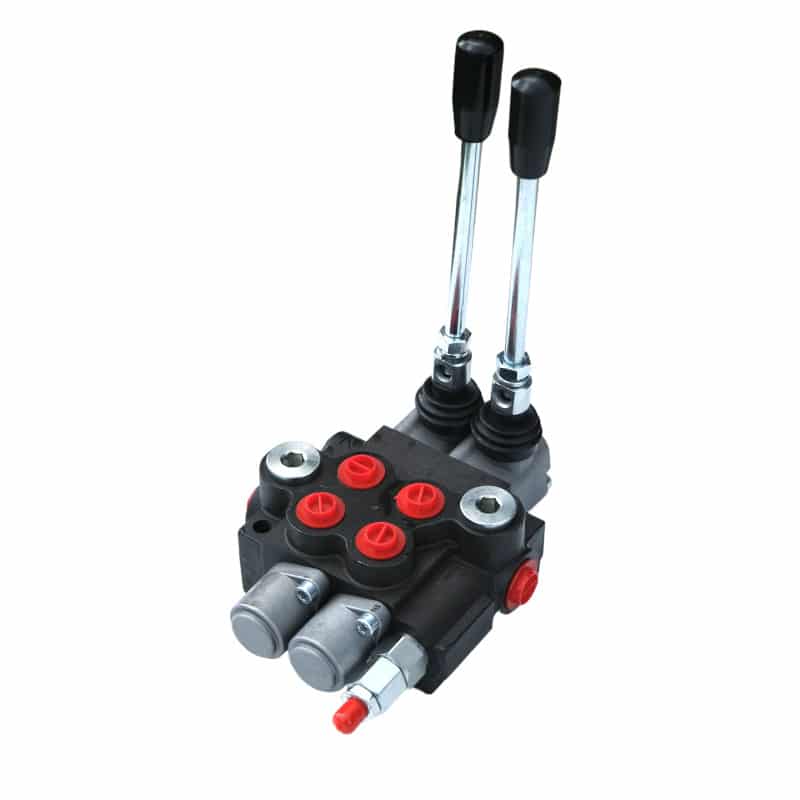

Caractéristiques de ce distributeur hydraulique deux double effet pour moteurs hydrauliques :
- Retour automatique du levier au milieu.
- Implantation 1/2 BSP (18,6 mm) pour (P et T) pour l’arrivé et la sortie.
- Limiteur de pression intégré et réglable pour une pression maximum de 250 bars.
- Distributeur livré monté par défaut pour une utilisation en centre ouvert.
- Levier de distributeur positionnable en vertical ou horizontal.
- Schéma en chaise inversé pour permettre à A B et T d’être communicant en position milieu
- Le distributeur reste cranté pour une alimentation en continu du moteur hydraulique
Pour une utilisation en Centre à suivre (CS) utilisez le raccord FGCS040L
Pour une utilisation en centre fermé, utilisez le bouchon FGDCFERME040L
| A | B | C | D | |
|---|---|---|---|---|
| 1 fonction | 60 | 80 | 85 | 60 |
| 2 fonctions | 60 | 80 | 129 | 97 |
| 3 fonctions | 60 | 80 | 164 | 132 |
| 4 fonctions | 60 | 80 | 199 | 167 |
| 5 fonctions | 60 | 80 | 234 | 202 |
| 6 fonctions | 60 | 80 | 269 | 237 |
| 7 fonctions | 60 | 80 | 304 | 272 |
Avantages :
Un distributeur pour des professionnelles exigeants en terme de performances.
Simple à installer :
Distributeur livré avec sa notice de montage et d’utilisation en Français.
