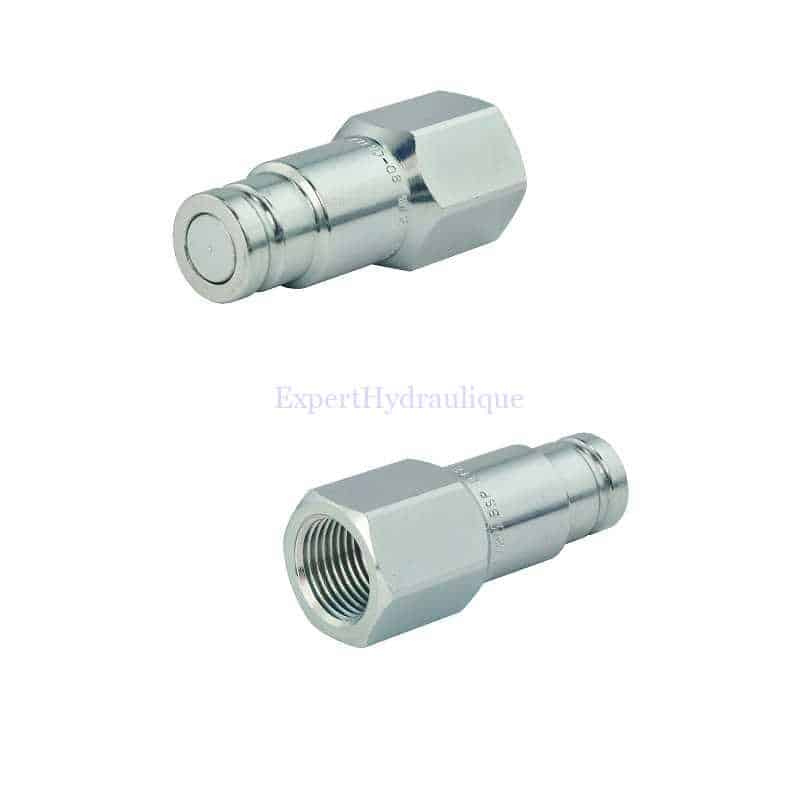

L’avantage de ce coupleur hydraulique face plane ISO-F (face plate) mâle BSP, c’est la qualité de fabrication qui permet de minimiser les fuite d’huile lors de la connexion et de la déconnexion. Ce coupleur est un coupleur antipollution. Ce coupleur Face Plane est donc particulièrement recommander sur du matériel et des machines qui ont de multiples connexion et déconnexions D’autre part la conception même de ce type de type de coupleur permet de diminuer les pertes de charges.
Les caractéristiques d’un coupleur hydraulique face plane mâle ISO-F :
- Norme: ISO F 1608
- Connexion face plane
- Verrouillage par bague
- Matériau : acier galvanisé
Dimensions des différents coupleurs face plane :
Dimension du module (en pouces) | J (diamètre du module en millimètres) | Implantation (dimensions du raccordement A) | F (Longueur du coupleur femelle en millimètres) | D (Longueur du coupleur mâle en millimètres) | H (en millimètres) | E (en millimètres) | B et C (en millimètres) | Débit nominal (en litres par minute) | Débit maximal (en litres par minute) | Pression admissible (en Bar) |
---|---|---|---|---|---|---|---|---|---|---|
1/4" | 16,1 | 1/4" BSP | 48,1 | 47.9 | 23.8 | 28 | 22 | 12 | 24 | 300 |
3/8" | 19,7 | 3/8" BSP | 64,2 | 60 | 26 | 32 | 27 | 23 | 46 | 300 |
3/8" | 19,7 | 1/2" BSP | 69,2 | 62.5 | 29 | 32 | 27 | 23 | 46 | 300 |
1/2" | 24,5 | 1/2" BSP | 73,8 | 68 | 33.8 | 38 | 32 | 45 | 90 | 250 |
1/2" | 24,5 | 3/4" BSP | 80,8 | 70.5 | 38.5 | 38 | 36 | 45 | 90 | 250 |
5/8" | 27 | 3/4" BSP | 78.5 | 70.5 | 38.5 | 42 | 36 | 74 | 148 | 250 |
3/4" | 30 | 3/4" BSP | 88,7 | 82.3 | 44.8 | 48 | 41 | 100 | 170 | 330 |
3/4" | 30 | 1" BSP | 93,2 | 82.3 | 47.8 | 48 | 45 | 100 | 200 | 250 |
1" | 36 | 1" BSP | 104,8 | 96.8 | 59.8 | 55 | 55 | 189 | 378 | 300 |
