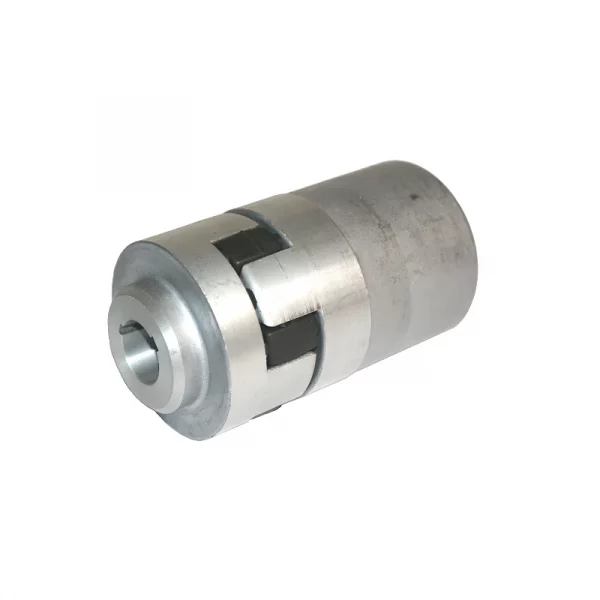

L’accouplement élastique pompe groupe 2 – moteur électrique aussi appelé connecteur, est l’un des éléments qui relient la pompe hydraulique au moteur électrique. L’accouplement va permettre de faire le lien et de diffuser l’énergie d’un moteur à la pompe hydraulique.
Caractéristiques du connecteur :
- Type de pompe : groupe 2
- Type de moteur : électrique
- Matériau : aluminium
- Conicité de l’accouplement élastique côté pompe : femelle conique 1/8
- Conicité de l’accouplement élastique côté moteur électrique : diamètre femelle cylindrique à choisir
A l’aide du tableau ci-dessous et de l’image n°2 vous pouvez facilement choisir l’accouplement élastique dont vous avez besoin.
Sur l’image 2, le diamètre femelle cylindrique à choisir côté moteur électrique est matérialisé par C.
| Pompe | Puissance du moteur électrique | A | B | C | D | E |
|---|---|---|---|---|---|---|
| Groupe 2 | 0.25 - 0.55 KW | 88 | 45 | 14 | 10 | 35 |
| Groupe 2 | 0.55 - 1.1 KW | 88 | 45 | 19 | 10 | 35 |
| Groupe 2 | 1.1 - 2.2 KW | 88 | 45 | 24 | 10 | 35 |
| Groupe 2 | 2.2 - 5.5 KW | 99 | 55 | 28 | 10 | 35 |
| Groupe 2 | 5.5 - 11 KW | 122 | 75 | 38 | 6 | 50 |
| Groupe 2 | 11 - 15 KW | 174 | 105 | 42 | 16 | 50 |
