PUISSANCE POMPE HYDRAULIQUE ?
Puissance pompe hydraulique :
Comment définir le moteur pour l’entrainer ? C’est la question à se poser avant même de faire un circuit hydraulique !
Attention aussi au a priori. une pompe hydraulique ce n’est vraiment pas gros et pourtant le moteur thermique ou électrique qui entraine la pompe hydraulique est énorme à proportion;
Parfois j’entends des personnes me dire « tu vas pas me faire croire qu’une toute petite pompe comme ça fait caler mon tracteur !! » Ben franchement parfois oui !!!
Alors comment calculer et être sur de ce que l’on à besoin d’installer en terme de puissance ?
La formule basique :
Puissance (watt) = [Débit (l/m) x pression (bars)] / 600
Pour les puriste vous pouvez utiliser la valeur précise de 589 exactement (60 * 9,81) à la place du 600 mais c’est plus dur à retenir !
L’exemple type pour les petites installations (cas typique de la fendeuse de bûches) : (40 l/mn * 200 bars) / 600 = 13.3 kw
Alors je sais en France la plupart d’entre nous parle en chevaux, alors du coup quelle puissance en chevaux pour entrainer ma pompe hydraulique ?
Puissance (kW) x 1.358 = puissance en chevaux ( cv)
Dans notre cas : 13.3 kW x 1.358 = 18 cv
Attention tous les calculs sont ici très théorique et il convient de prendre 10 % de marge de sécurité
Alors pour tous ceux qui me demandent des 150 l /mn à 220 bars ben oui il faut 74 cv ….. là il ne faut pas essayer avec la prise de force du 35 MF parce que là, la bête va caler pour une toute petite pompe de 30 cm x 30 cm !!!

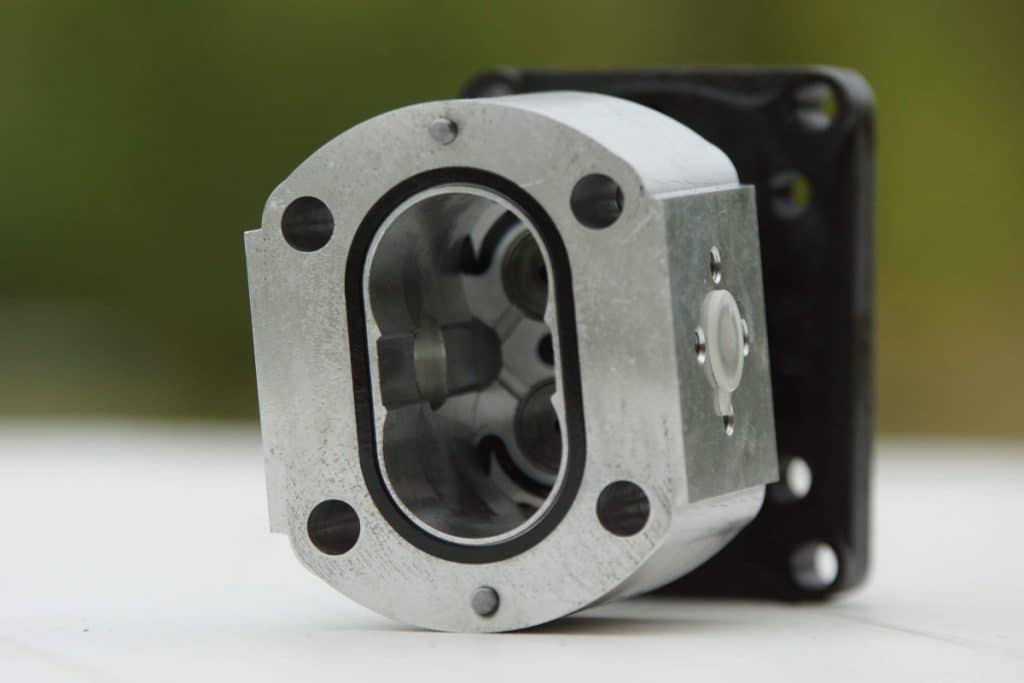

Si vous installez une pompe à engrenages, vous recherchez peut être aussi comment identifier la pompe et connaitre ses caractéristiques avant de l’installer sur votre moteur ?
Pour ceux qui veulent aller plus loin sur les pompes hydrauliques et comprendre leurs fonctionnement. Vous allez pouvoir attaquer la compréhension des pompes hydrauliques les plus ”simples” : Comment fonctionne les pompes hydrauliques à engrenages ?
Bague d’étanchéité BSP avec centrage type bagues BS
En stock
€0,49 – €5,79 HT
Raccord droit égal BSP / BSP
En stock
€1,47 – €37,00 HT
Flexible hydraulique 2SN DN10 droit F coudé F 12L DIN
En stock
€10,47 – €86,45 HT
bonjour .
content d’avoir trouver votre blog conseils Hydraulique .
avoir acheter une petite grue forestière ou l’hydraulique était brancher sur la pompe HY du tracteur DEUTZ 13006.
Quel pompe maitre avec entrainement par cardant 540 T ? ( litre minute – cm3 – P bar ) merci de votre réponse
bien cordialement
Bonjour,
Très content que mes articles puissent rendre service aux uns et aux autres.
Dans l’idéal 35 à 40 lites/mn c’est top. Du coup une petite pompe de 19 cm3 c’est l’idéal avec un multiplicateur GR2.
Vous retrouverez plus d’infos sur les calculs de vitesse de rotation et de débit ici
N’oubliez pas que vous allez être obligé de faire un circuit autonome et qu’il vous faut installer un réservoir avec filtration sur votre grue forestière.
Dans l’idéal pour éviter que ça chauffe de trop : 60 à 80 litres de réserve d’huile.
Cordialement
Content
Je recherche une pompe hydraulique pour tracteur Renault Super six de 1963 merci
Bonjour,
Il y a eu plusieurs montages sur le super six. L’idéal est de nous donner le ou la référence gravée dessus pour être sur du montage.
Le montage le plus connu qui je pense est le votre est la FGPREN003: https://www.experthydraulique.com/produit/pompe-hydraulique-tracteur-renault-d22-d30-d35-n70
Bonjour
Je recherche une pompe hydraulique en 230volt qui va actionner 4 vérins « corps de 70 et tiges de 35 « qui va actionner un tiroir qui pèse 4 tonnes.
Je souhaiterais savoir la puissance que je doit prendre car je suis vraiment perdu là dedans
Merci d’avance pour votre réponse
Cordialement Christophe
Bonjour,
Les vérins sont montés comment ? Avez vous un système de compas ?
Puissance de chaque vérin 35/70 à 200 bars:
En poussant: 7696 Dan
En tirant: 5772 Dan
Si vous poussez directement sur la charge vous êtes large pour lever votre tiroir de 4 tonnes.
Reste à déterminer à quelle vitesse vous voulez monter la charge ? ( en combien de temps voulez que cela monte )
Pour cela il faut connaitre la course de vos vérins, en fonction de cela nous pourrons déterminer la cylindrée total.
Bonjour,
Pour mon tracteur IMR Rakovika Super R55 année 2004 et numéro de pièce 3115 475 10D, 1876 02, j’ai besoin d’une pompe originale ou compatible. La pompe viens avec un clapet.
Cordialement.
Merci de répondre.
Bonjour,
Je suis désolé mais je n’ai pas encore cette gamme de pompe de remplacement.
Attention, dans votre explication vous avez écrit pour commenter la formule basique:
Pression =Pression x Débit
sans doute une coquille, bien sûr.
il y a une erreur dans le texte, afin d’être bien compris par les débutants, il faudrait écrire:
Puissance (W) = Pression (bar) x Débit L/min /600
et éventuellement remplacer 600 par 589 exactement (60 * 9,81)
Bonjour,
Merci de votre remarque !
Correction faite sur cet article
Attention : la puissance dans cette formule est expimée en kiloWatts (kW), et pas en Watts.
bonjour, j ai monter une grue a fumier sur une remorque agricole , mais mon tracteur est 2 rue motrice , j ai trouver un essieux auto motrice pour la remorque la pompe fournie est une pompe a piston comer , je voudrais la monter sur la remorque pour quelle soit indépendante du tracteur pour ca j ai un moteur de 450 cc3 de 10cv faut il changer de pompe sachant que la grue est la motricité ne travaillera pas ensemble
j ai aussi un probeme de connection moteur axe 25,4 et pompe axe 19 canneler
Bonjour,
Comme échangé par mail, nous n’aurons pas de manchon ou d’accouplement pour cette pompe avec un arbre en 19 cannelures.
Bonjour j’ai un moteur thermique de 16cv quels pompe hydraulique au maximum je peux mettre dessus svp? Et dans le cas d’une double pompe hydraulique même question quel cylindrée je peux mettre au maximum pour les 2 pompes?
Pompe qui me servirai pour faire avancer un chargeur fait maison donc actionner 2 moteur hydraulique et 5 verins?
Merci d’avance pour votre reponse
Bonjour,
Vous pouvez obtenir environ 40 litres / minute à 180 bars. (16 cv * 480/ 180 bars)
Le calcul des cylindrées de pompes peuvent se faire en fonction de la vitesse de rotation de votre moteur
Par exemple si le moteur tourne à 2000 tr /mn vous pouvez utiliser une pompe double de 10 + 10 cm3
Bonjour,
Je suis entrain de réaliser une fendeuse thermique, je pense avoir fait l erreur d’avoir accoupler une pompe de 19cm3 (57l je pense) à un moteur de 8cv… le moteur fait tourner la pompe et l huile revient au réservoir sans chauffer, mais des que j actionné le verrin le moteur calle directement, que pourrais je faire pour ça ? Un régulateur de pression qui renvoie au réservoir pour diviser le débit ?
Merci d avance
Bonjour,
Votre pompe fait 19 cm3 si vous l’entrainez à 2000 tr/mn vous avez un débit de 38 l/mn
Si vous avez taré votre circuit à 180 bars cela réclame: 11.4 CV sans compter la perte de puissance à la conversion.
Deux solutions:
– Changer la pompe pour une 11 cm3 ( c’est bien moins cher et beaucoup plus simple qu’un diviseur de débit
– Baisser la pression de service à 120 / 130 Bars. ( vous aurez moins de puissance pour fendre les buches)
Merci pour votre réponse,
je n ai pas tout dis, il s agit pas vraiment d une pompe, mais d un moteur hydraulique de marque sauer 19cm3, ce qui me parrait étrange c est que même si la pompe est surdimensionne le verrin ne fonctionne même pas à vide alors qu il ne demande pas bcp de pression ?
Je ne pense pas avoir de reglage à mon distributeur et comment diminuer la pression ?
Merci à vous.
Un moteur est un moteur et n’est pas conçu comme une pompe.
Vous n’obtiendrez aucune pression de service avec un moteur.
Bonjour j’aurais une petite question à vous poser j’ai un moteur de 6 chevaux est-ce que je peux mettre une pompe hydraulique de 8 cm3 pour arriver à faire 22 tonnes
Bonjour,
Si vous voulez une puissance de 22 tonnes, il faut tout d’abord savoir quelles sont les dimensions de votre vérin hydraulique ainsi que la pression maximale dans votre circuit. Grâce à nos pages de calculs, vous pourrez savoir quelle est la force que vous obtiendrez en fonction de votre vérin. Pour ce qui est de la cylindrée de la pompe, elle joue sur le débit donc aucun rapport avec la puissance.
Je prends pas exemple une pompe de 6cm3 et une pression de 180 bar (le classique en agricole), il vous faudra au minimum 5,4 CV pour entrainer la pompe, donc de ce côté pas de soucis. Du côté du vérin, il vous faudra par exemple un vérin avec une tige de 60mm de diamètre et un piston de 120mm (donc une dimension de fût d’au moins 135mm).
J’espère avoir pu réponde à votre question !
Belle journée.?
Pour le réglage du limiteur de pression il faut commencer par mettre un manomètre sur le circuit.
Une fois le manomètre en place desserrer le ressort du limiteur.
Bonjour je pense me fabriquer une fendeuse de bûches de plus de 20 tonnes de pousser. J’an possède une de 12 t moteur triphasé bleu, mais pas assez puisante. La nouvelle sera faite avec un hea de 200 moteur électrique de 7 ch pompe hydraulique 250 b : quel doit être le débit.de la pompe Longueur du vérin 1 m (longueur de fendage idem) diamètre intérieur du vérin 60 mm. Et il obligatoire de mètre un filtre à huile sur le retour. Pour le réservoir je pense à 50 l . Avez-vous une pompe double vitesse, que me conseiller vous. Pourriez-vous me chiffres : pompe, inverseur ….. À +
Andre Scandola 121 Impasse de la Lourquière 06440 Peille 0786605433
Bonjour,
Un vérin avec un piston de 60 mm permet une puissance de poussée d’environ 7 tonnes.
Vous pouvez mettre vos données de calcul ici afin de connaitre la vitesse du vérin en fonction du débit de la pompe que vous allez installer:
https://www.experthydraulique.com/categorie-produit/verins
Pour la puissance totale installée de 7 CV et si vous voulez 250 bars de pression maximum, vous ne pourrez pas dépasser les 11 à 12 l/mn
Il est impératif de filtrer le retour d’huile, technique la plus simple et la moins couteuse pour réaliser votre filtration.
Nous n’avons pas de pompe double vitesse à notre gamme de produit.
Pour des échanges de données techniques pour votre installation vous pouvez utiliser le lien contact https://www.experthydraulique.com/contacts-experthydraulique
Bonjour, je viens d’acheter une semi benne (benne pleine de 28t) je voudrais savoir si une pompe hydraulique en 24v de 3kw pourrait la lever, même si c’est lent en mettant un réservoir de 50l
Parce que je n’ai riens pour la lever
Merci
En 5,7 cm3
Plus la pompe a une cylindrée élevée plus votre vérin monte vite.
Bonjour,
Techniquement cela fonctionne, effectivement pas vite mais cela fonctionne !
Attention la plupart des petit groupe 12 volts n’ont pas de moteur ventilé.
Sit le moteur du groupe hydraulique tourne trop longtemps, il va griller.
bonjour, j ai un moteur de 12cv entrainant une pompe 14cc a 2000t/m j ai mes clapets anti retours de mes stabilisateurs qui s ouvre pas
les distributeurs des stabis sont tarés a 200bar si je diminue cette pression et ce que mes clapets vont fonctionner cordialement
Bonjour,
Difficile de vous répondre avec ces élements.
Ce sont des clapets anti retour ou des clapets pilotés ?
Souvent sur les béquilles ce sont des clapets montés flasqués sur les vérins avec 4 orifices, pouvez vous confirmer ?
Si c’est le cas, vous n’avez normalement pas besoin de 200 bars pour les ouvrir. Il suffit des quelques bars pour les ouvrir.
bonjour, ce sont des clapets anti retour piloté
Bonsoir,
Les clapets pilotés demandent environs 3 à 4 bars pour s’ouvrir.
Vous n’auriez pas un problème de retour d’huile ?
Avez vous essayé de débrancher l’un des tuyaux et de le mettre directement dans un seau ?
Bonjour j’ai fabriqué une fendeuse hydraulique moteur thermique honda 13 cv accouplé a une pompe 14cc , verrin de 90mm de diamètre extérieur et course de 500 mm. J’ai la vitesse mais pas de puissance , le mano a l’entrée du distributeur indiquant tout juste 100 bars .
J’ai voulu augmenter la pression , le moteur peine tellement que l’accouplement moteur / pompe à eclatée.
Ma pompe n’est elle pas trop grosse ? La quel choisir
J’ai besoin d’au moins 200 voir 220 bars pour fendre .
Si vous pouvez me donner une explication à mon problème et m’orienter vers les pièces adéquat.
Merci de votre réponse
Bonjour,
14 cm3 à 2000 tr/mn cela fait 28 l/mn et à 200 bars cela demande effectivement 14 CV
14 cm3 à 3000 tr/mn cela fait 42 l/mn et à 200 bars cela demande effectivement 21 CV
Bizarre que l’accouplement casse, est il bien dimensionné ?
Votre moteur c’est bien un moteur avec régulation de puissance comme les motoculteurs ?
Bonjour, merci de votre intérêt et de votre réponse très rapide..
Pour répondre, mon moteur est un honda gx 390 de 13cv, casi neuf de récupération et effectivement réguler ( régulation fonctionnelle).
L’accouplement élastique et bien dimensionner puisqu’il correspond au moteur honda de ce type et d’une pompe à flasque italienne conique 1/8 de groupe 2. ( 14 cc dans mon cas).
Du moment que je demande du débit et peu de pression, tous va bien.
Mais j’ai besoin de beaucoup de pression :
C’est une fendeuse hydraulique .
Mon verrin est d’une course de 500 mm , diamètre extérieur de 90 mm ( certainement un piston de 75 mm )
et tige de 40 mm .
Je pense que le meilleur rendement du moteur ( supposition) dois ce trouver au alentours de 2500 trs / mm ( le maximum étant de 3500 trs /mm).
Pensez-vous qu’une pompe de 8 cc ou 6 cc serait plus efficace dans ma configuration .
L’idéal serait une pompe qui approximativement à 2500 trs, le meilleur rendement de mon moteur puisse m’apporter180 bars de pression et suffisamment rapide pour un verin de 500 mm de course ( une quinzaine de secondes aller – retour verin )
Encore un grand merci , pour vos réponses et votre patience.
Ps :
Avec vous un lien pour un poste de photos ?
Bien cordialement.
Michel
2500 tr cm3 20 L/mn à 200 bars => 10 CV vous avez de la marge
Page de calcul: https://www.experthydraulique.com/calculs-puissance-hydraulique
Vitesse du verin pour 20 litres:
Sortie de tige 6.63 secondes
Rentrée de tige 4,75 secondes
Page de caclul: https://www.experthydraulique.com/calcul-puissance-et-vitesse-verins
Un grand merci pour vos réponses qui me permettent d’apprendre des choses très intéressantes et qui a l’avenir m’aideront à faire de bon choix .
Je suis donc vos conseils, je commande une pompe 8cc .
Ravi d’avoir eu à faire aune équipe compétente.
Cordialement, Michel.
